BluePrint est un nouvel outil révolutionnaire de création documentaire permettant l’automatisation de la procédure de documentation des PCB. Il offre également une procédure de pointe en termes de partage et d’affichage de documentation. Grâce à BluePrint, DownStream a révolutionné le mode de création de la documentation dédiée à la fabrication, l’assemblage, la panélisation et le réusinage des PCB.

BluePrint est le seul outil de création documentaire permettant de générer rapidement et automatiquement les plans de fabrication, d'assemblage et de contrôle des PCB. BluePrint est une solution globale qui prend en compte les besoins documentaires de tous les intervenants au projet, en tenant compte de tous les éléments à livrer associés à la mise en production d’un PCB à fabriquer.

BluePrint importe la base de données de CAO des PCB pour créer et lier automatiquement un nombre illimité de vues de PCB à leurs détails respectifs, tout en conservant l’intelligence du design. Le logiciel se fonde sur l’utilisation de feuilles et de documents, ce qui vous permet de faire glisser et de déposer les vues, détails, remarques et tableaux de PCB sur une feuille de dessin, puis de les organiser et de les mettre en forme selon vos besoins.





BluePrint-PCB est livré avec une palette d’outils de fabrication, une palette d’outils d’assemblage, une fonction d’insertion d’objets, un outil de publication Web, un ensemble d’outils pour fonctions avancées, un ensemble d’outils pour dessins d’assemblages, une interface DXF, une fonction d’importation Gerber, l’outil « Pack and Release », une interface CSV/ODBC, un ensemble d’outils de personnalisation avancée, et une des fonctions d’importation de mise en forme pour CAO que vous sélectionnez selon vos besoins.



Matrice de configuration des différentes options de BluePrint.

• Importez, glissez et déposez des fichiers DXF de matériel mécanique
• Importez des listes de composants depuis les systèmes d’entreprise aux formats CSV et ODBC
• Insérez des fichiers Gerber, DXF, PDF, JPEG, BMP, AVI, WAV
• Utilisez les données de CAO des PCB pour exécuter la procédure de documentation
• Les fichiers Gerber peuvent être importés et utilisés sur les feuilles de dessin afin de compléter les couches d'illustration des PCB

• Glissez et déposez la mise en forme automatique des vues de PCB
• Vérifiez l’orthographe de vos documents à l’aide un traitement de texte intégré
• Utilisez des blocs de remarques intelligents sur plusieurs pages
• Liez des remarques, légendes et détails via des hyperliens
• Créez automatiquement des graphiques de perçage
• Gérez les seuils de tolérance de perçage
• Créez automatiquement les détails des empilages de couches
• Affichez un nombre illimité de vues de PCB sur une même feuille (couches supérieures, inférieures, internes)
• Positionnez facilement la désignation de référence d’un assemblage
• Gérez des composants mécaniques dans des nomenclatures
• Produisez des documentations sans avoir à afficher ou masquer des couches
• Affichez des variantes d'assemblage sur le dessin de type Assemblage
• Personnalisez des modèles et l’automatisation pour les rendre conformes à des normes spécifiques

• Affichez la documentation des PCB en temps réel (aucune impression requise)
• Téléchargez gratuitement l’afficheur de documents BluePrint
• Exportez au format HTML pour visualisation via Internet
• Compressez les dessins et fichiers à l’aide de l’afficheur intégré pour les partager

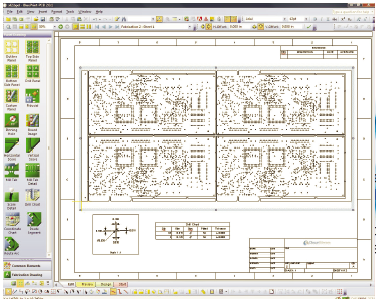

BluePrint propose un module d’extension facultatif appelé Panel Drawing ; ce dernier comprend tous les outils nécessaires à la création rapide de documents panélisés, notamment les cotes, l’emplacement des brochages et des points de calibrage, les graphiques de perçage du panneau et les blocs de remarques. Définissez des panneaux via des modèles, des étapes à répétition automatique, ajoutez des points de calibrage et des trous de brochage, puis glissez-déposez ces informations sur un dessin de panneau pour établir les cotes et la documentation.

Documentation détaillée de BluePrint ...
