ORCAD PCB DesignER PROFESSIONAL Edition
Outils de conception de circuits imprimés
Saisie de schémas Intégrité des signaux Les offres enseignement
MarketPlace FPGA System Planner Fiches produits
Simulation A/D Les packages
Routage de carte Les nouveautés ORCAD

Cadence® OrCAD® PCB Editor, LA Solution PCB leader avec des performances optimales en placement et routage automatique hors grille.







Demander un CD d'évaluation




OrCAD PCB DesignER PROFESSIONAL Edition
UNE SOLUTION UNIQUE - PERFORMANCE - EVOLUTIVITÉ - PÉRENNITÉ !
  • Une solution PCB complète : PCB Designer offre tout ce dont vous avez besoin, de la conception à la production : création de la conception, jeu de bibliothèques, éditeur PCB, routeur automatique/interactif, interfaces de fabrication, CAO mécanique et même des interfaces vers d’autres outils PCB.
  • Evolutibilité : Contrairement à d’autres solutions, PCB Designer est capable d’évoluer avec vos besoins et vos défis technologiques. Reposant sur la technologie Allegro® Expert, Allegro PCB Design vous garantit, quels que soient les défis auxquels vous devrez faire face en matière de conception, que vous serez à même de les relever.
  • Inclut l’autorouteur PCB Router (anciennement Specctra® Autorouter) : Leader sur son marché, PCB Router est une solution de routage automatique.
    Conçu pour gérer des cartes de circuits imprimés haute-densité reposant sur des règles de conception complexes, PCB Router fait appel à de puissants algorithmes pour utiliser de façon optimale la zone de routage.
    Avec des milliers d’unités vendues, PCB Router est actuellement la technologie de routage la plus utilisée du secteur.
  • PCB Designer Professional met à votre disposition tous les outils dont vous avez besoin pour concevoir vos cartes de circuits imprimés :
      Saisie de schémas universelle Capture
      PCB Editor pour le placement, le routage et la fabrication de la carte. Aucune limite de couches cuivres.
      PCB Router (anciennement Specctra Autorouter) fait appel à des algorithmes sophistiqués de routage ShapeBased pour exploiter avec une efficacité optimale l’espace de routage PCB. Résultats : une densité maximale et une rapidité inégalable. Limité à 6 couches signaux
      Règles avancées de contrôle & test
    Routage de paires différentielles
    Réplication de modules
    Microvias borgnes/enterrées
    Ajustement interactif des délais de propagation
    Points de test automatiques
    Zones de contraintes
      OrCAD PCB SI (Signal Integrity), Analyse d'intégrité du signal à n'importe quelle étape du processus de conception.

Avantages :
  • LE GESTIONNAIRE DE PROJET COORDONNE LES DONNÉES DE CONCEPTION
    Le gestionnaire de projet simplifie l'organisation et le suivi de nombreux types de données générées lors du processus de conception. Une arborescence extensible permet de parcourir et d'organiser efficacement tous vos fichiers de conception, y compris les fichiers générés par le simulateur PSpice®, par Capture CIS, PCB Editor et par d'autres modules d'extension.

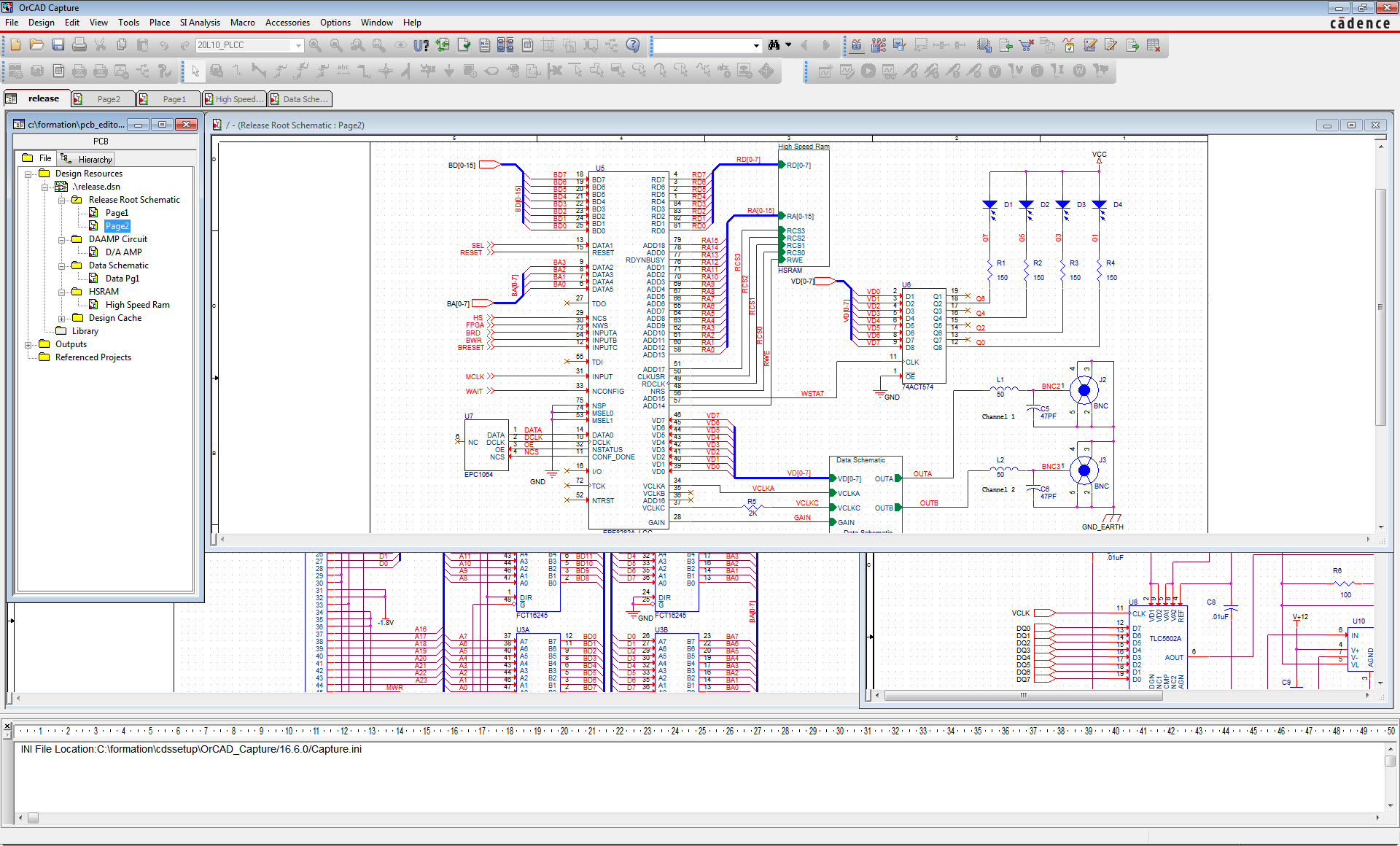

  • CONCEPTION HIÉRARCHIQUE ET RÉUTILISATION
    OrCAD Capture optimise l'édition de schémas en réutilisant des sous-circuits sans avoir besoin d'en créer plusieurs copies. L'utilisation de blocs hiérarchiques permet de référencer simplement plusieurs fois le même sous-circuit.

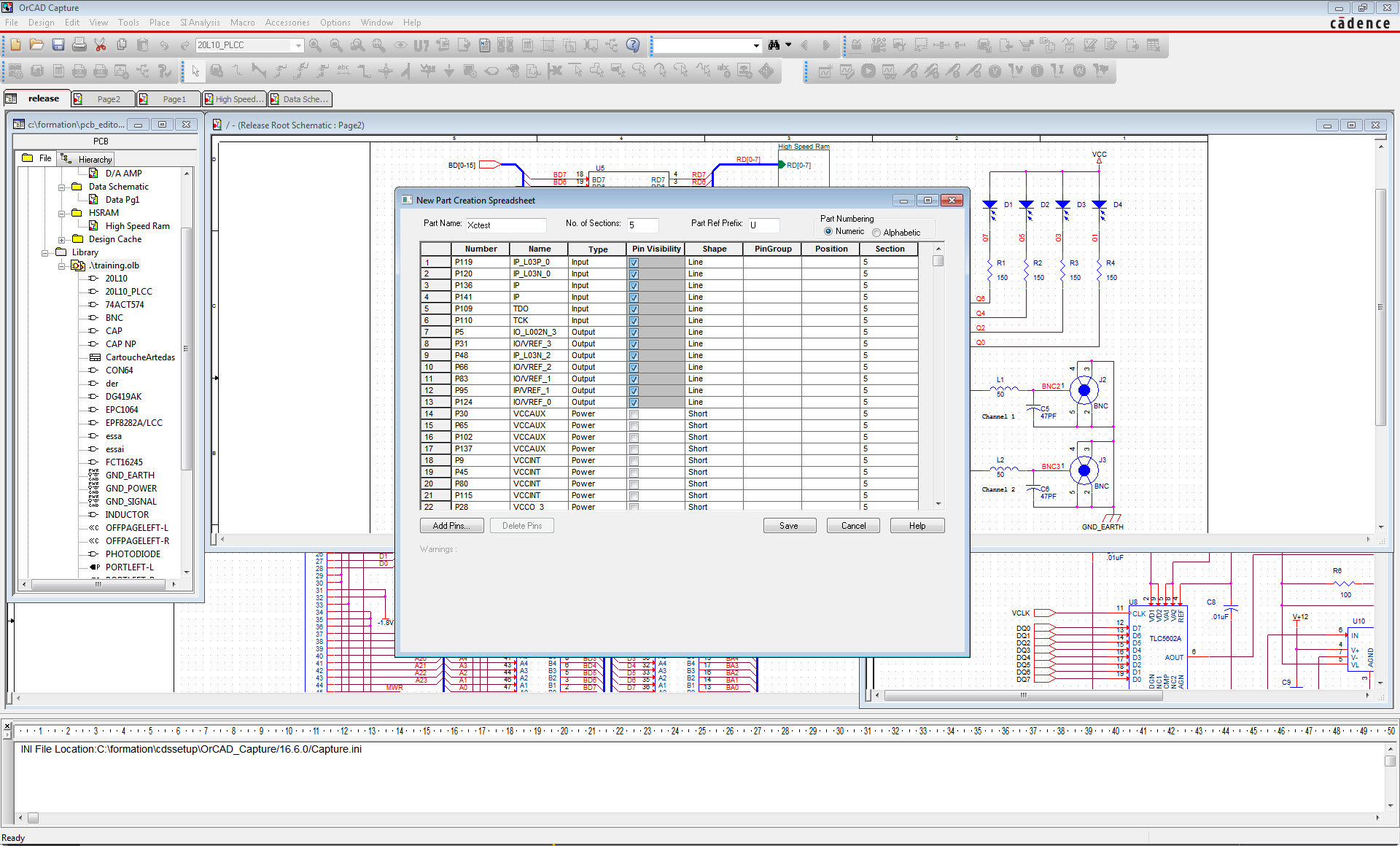

  • LIBRAIRIES ET ÉDITEUR DE COMPOSANTS
    On peut accéder à l'éditeur de composants à partir de l'interface utilisateur d'OrCAD Capture. Créer et éditer des composants dans une librairie ou directement dans la page du schéma sans interrompre son flux de travail.

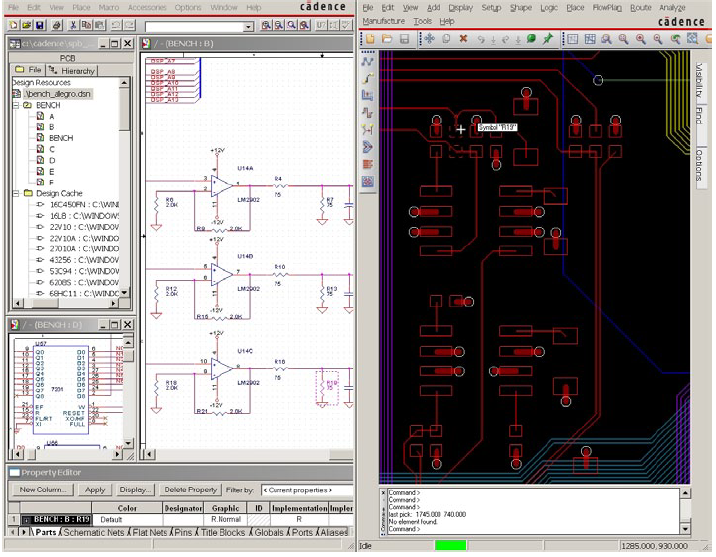

  • ALLEGRO PCB EDITOR : UNE TRANSITION DOUCE VERS LA FABRICATION
    Au coeur d'OrCAD PCB Designer se trouve Allegro PCB l'un des premiers systèmes de conception de PCB au monde. Allegro PCB est un environnement interactif dédié à la création et à l'édition de circuits imprimés multicouches complexes.
    Son large jeu de fonctionnalités répond à la plupart des besoins actuels en matière de conception et de fabrication
  • PCB ROUTER
    Auto-routage interactif avancé PCB Router – la première technologie de routage au monde – est le complément idéal des outils de conception d'OrCAD PCB Designer.
    Allegro PCB Router offre deux outils puissants : Allegro PCB Route Editor et Allegro PCB Auto/Interactive Router option.
    En parfaite association avec Allegro PCB Editor, ils créent un environnement de conception de circuits imprimés totalement intégré et très productif.
  • ROUTAGE INTERACTIF INTELLIUSE
    "L'automatisation contrôlée" garantit le contrôle de l'utilisateur tout en optimisant la productivité IntelliUSE offre un routage Push & Shove en temps réel, basé sur la forme, qui vous permet de choisir entre les options "Shove-preferred" et "Hug-preferred".
    Le moteur de routage en temps réel intégré optimise le routage en écartant les obstacles ou en suivant leur contour.
  • EXPLORATION ET ANALYSE D'INTÉGITÉ DES SIGNAUX
    Etroitement intégré à l'éditeur PCB Editor, l'extraction de topologie à partir de PCB Editor est communiquée directement à Signal Integrity éliminant les erreurs dues au translateur inter-outils de données.
  • Grille de comparaison des 3 solutions de routage OrCAD PCB Designer

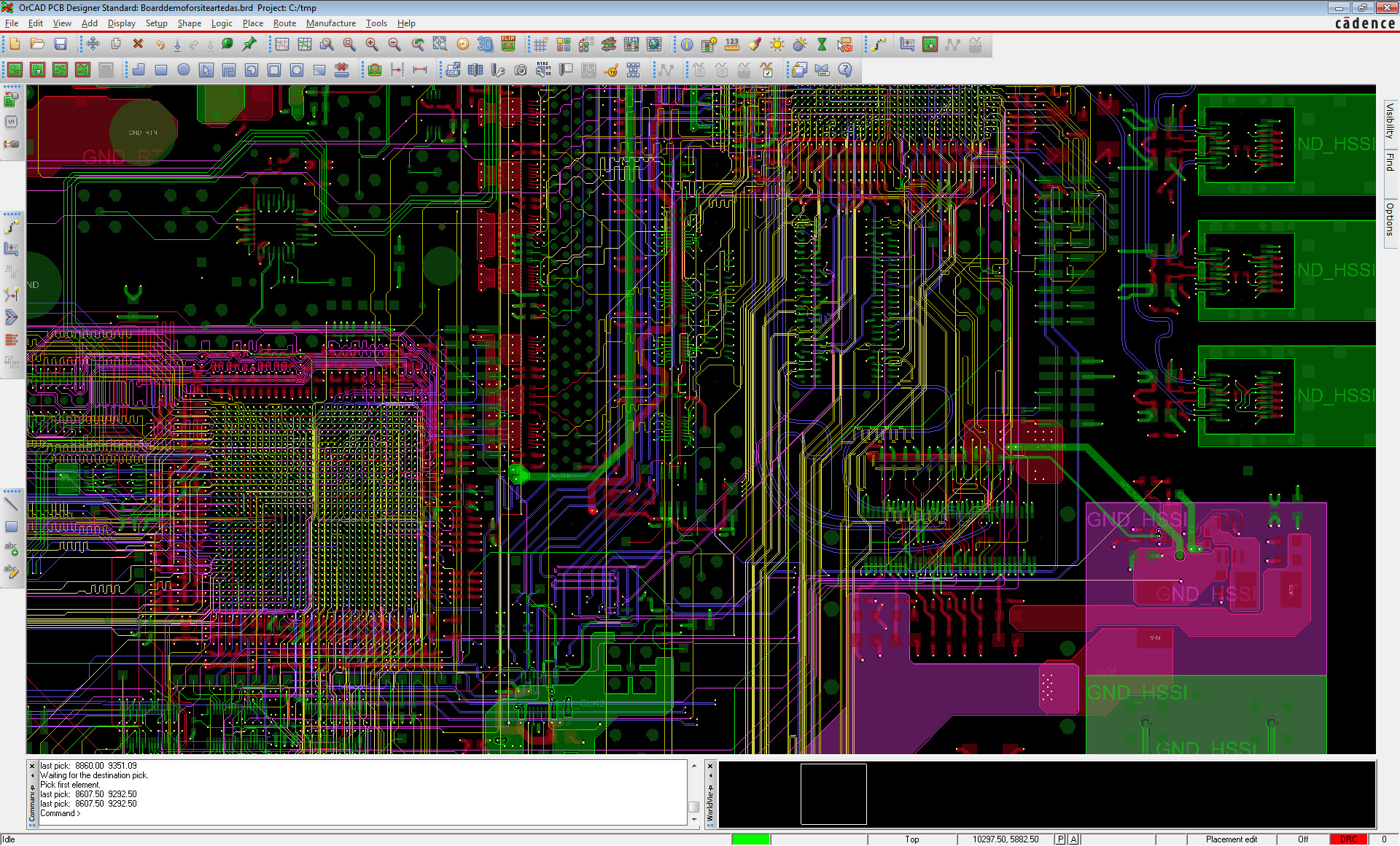

 PCB Implantation et Edition

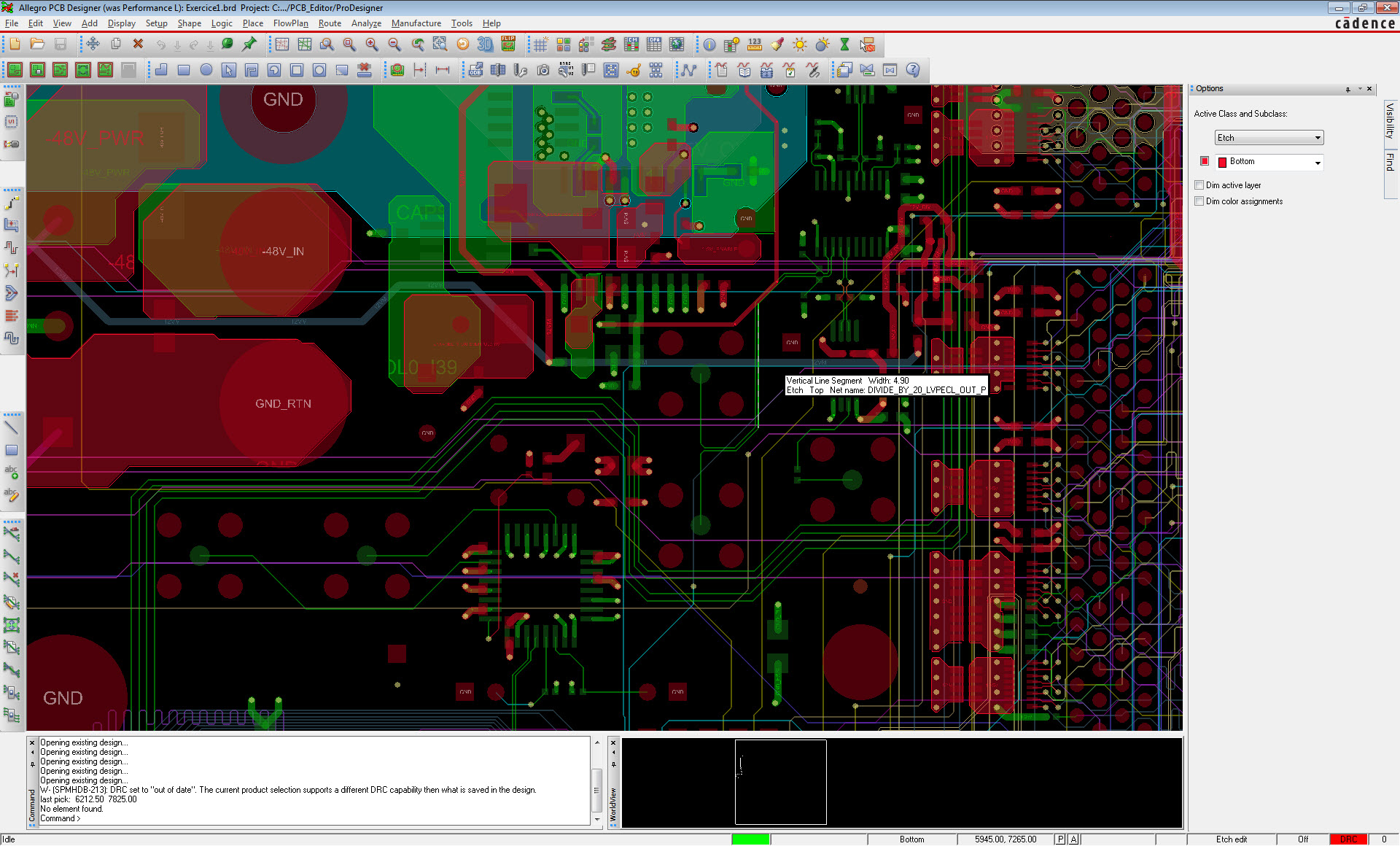

OrCAD PCB Editor propose un environnement interactif pour créer et éditer des PCBs multicouches simples ou complexes.
Avec un jeu de fonctionnalités particulièrement étendu, OrCAD PCB Editor permet de couvrir tous les défis des conceptions et des fabrications d'aujourd'hui.
OrCAD PCB Editor fournit un ensemble d'outils puissants et flexibles comme la fonction Plowing qui décale les pistes existantes et permet de router en contournant les pastilles ; Shoving déplace les segments de pistes ou les traversées existantes, et les repousse au-delà des autres pastilles et traversées.
OrCAD PCB Editor prend également en charge le routage orthogonal, à 45°, ou tout autre angle et, afin d’optimiser l’industrialisation, supprime automatiquement les angles aigus créés au cours du routage. Grâce aux plans dynamiques, OrCAD PCB Editor permet l’édition de pistes sur cuivre en temps réel

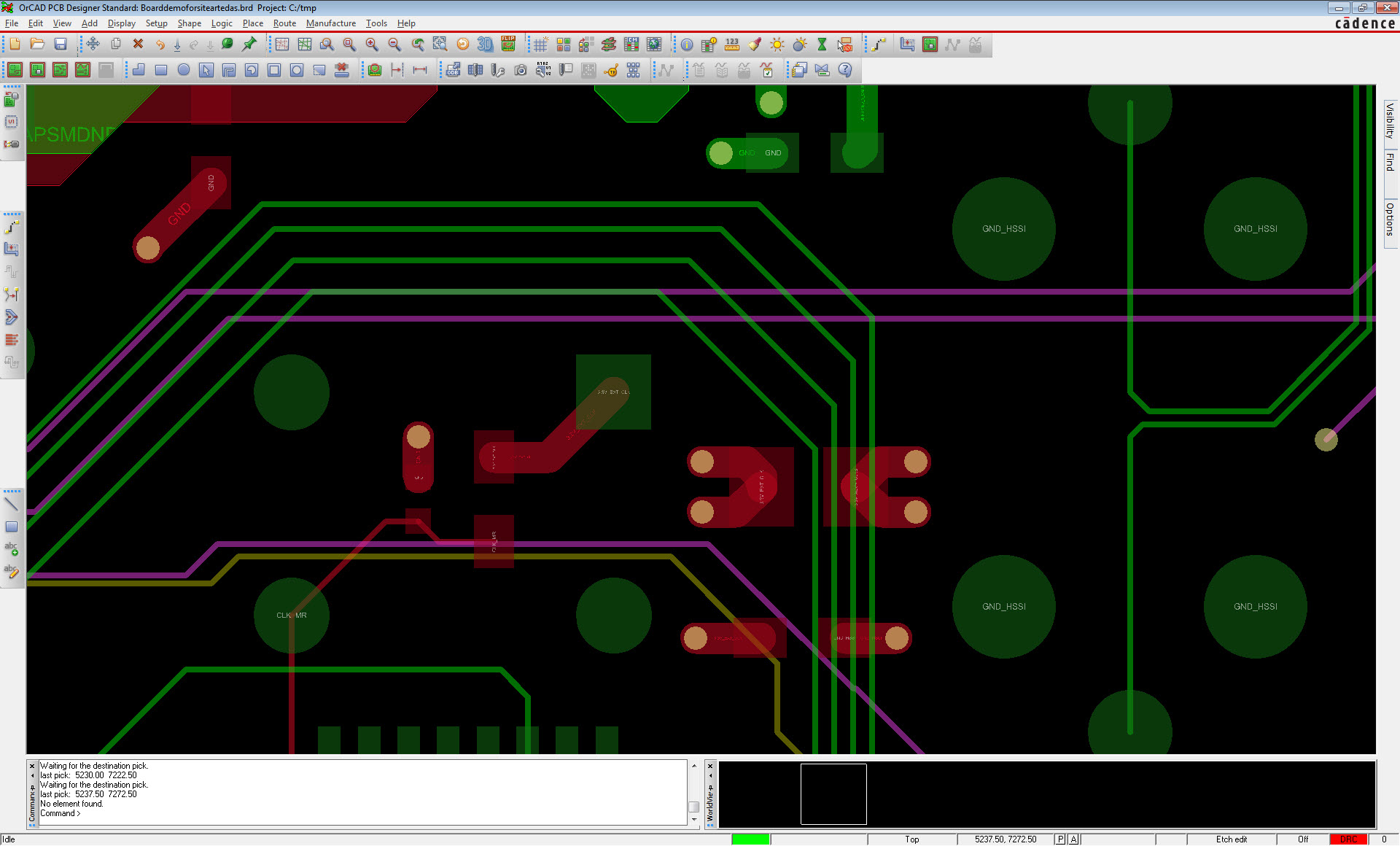

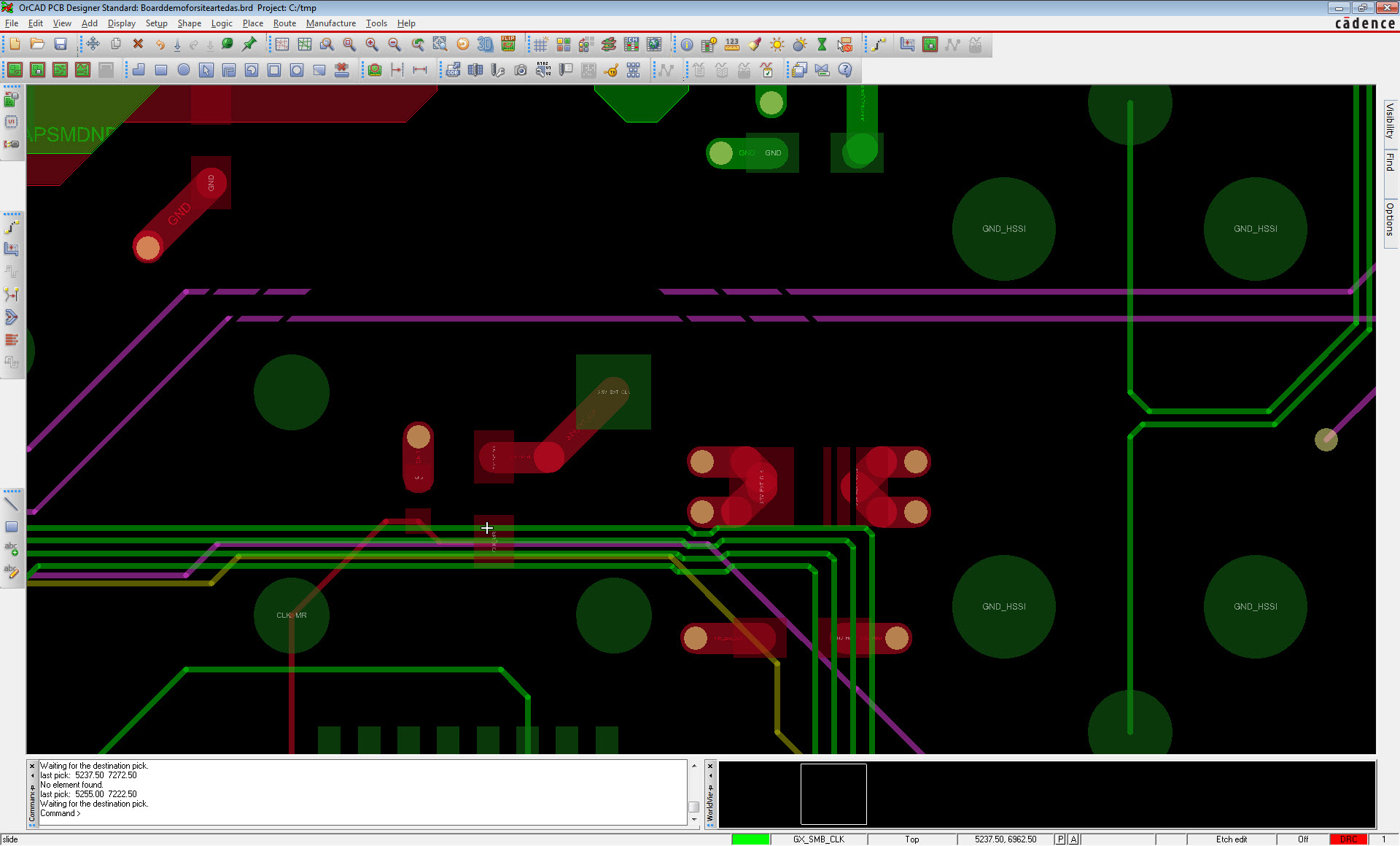

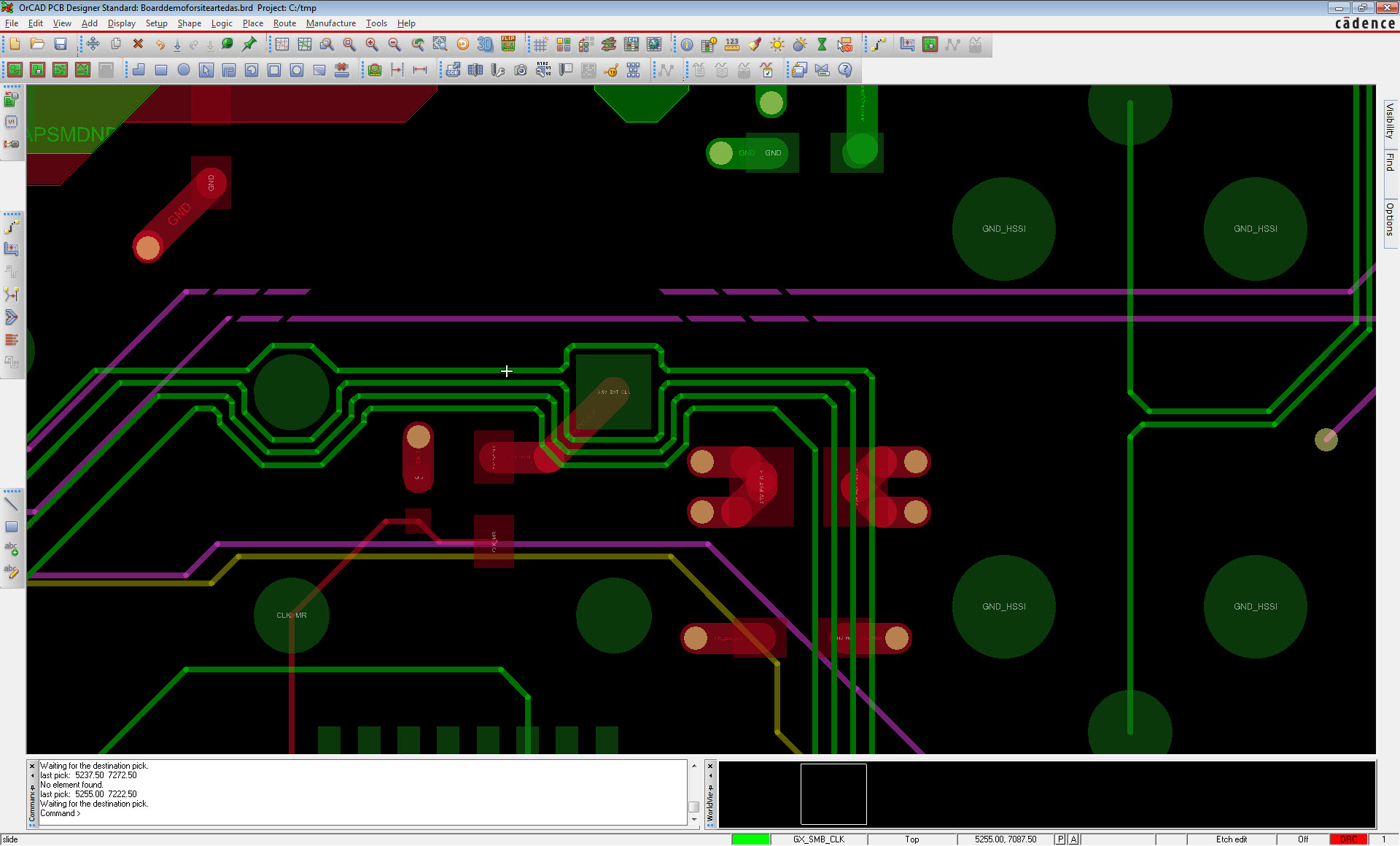

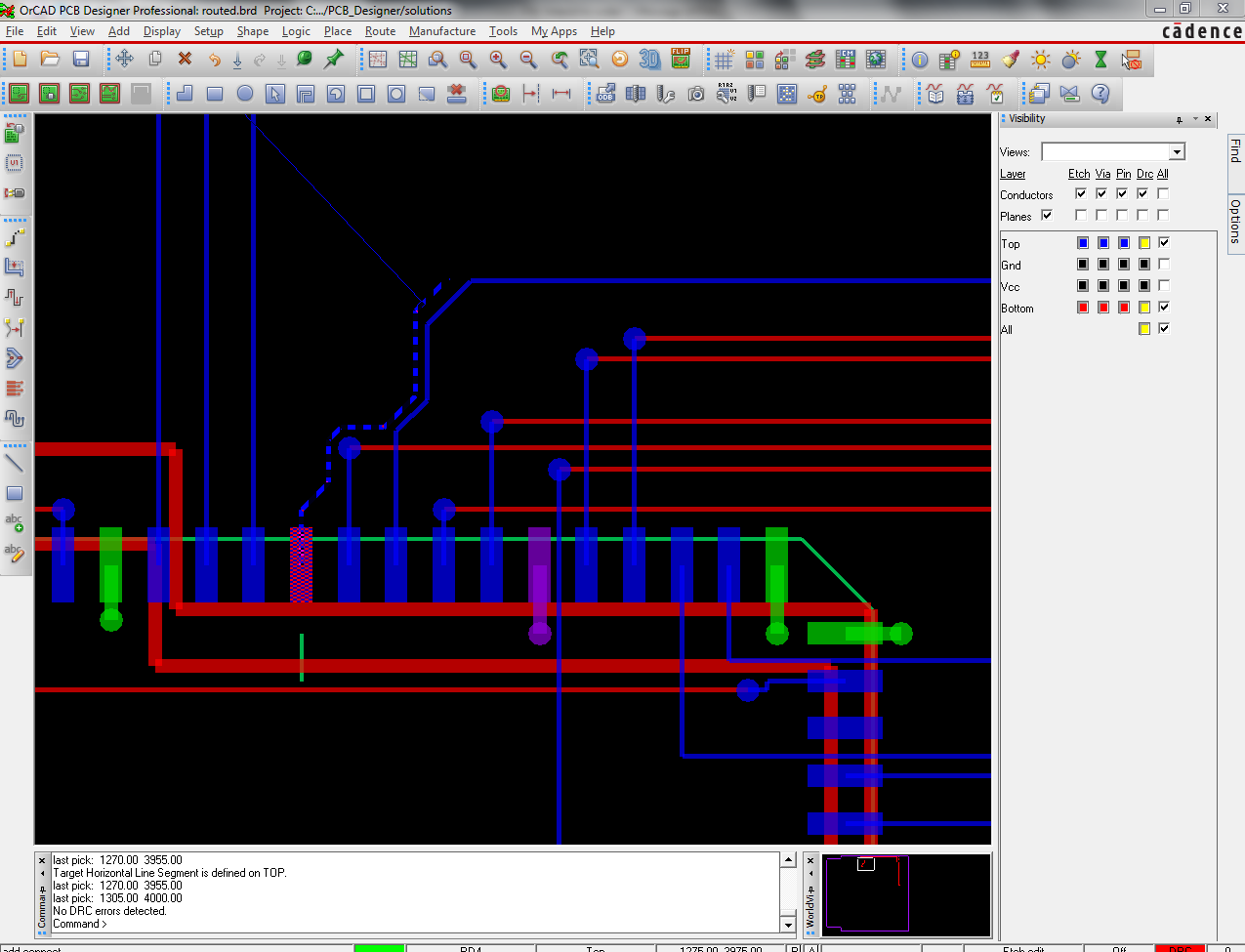

Mode de routage complet
« L’automatisation contrôlée » garantit à l’utilisateur un contrôle total de  tout en optimisant la productivité. IntelliUSE offre un routage Push & Shove en temps réel, basé sur la forme, qui vous permet de choisir entre les options « Shove-preferred » et « Hug-preferred ». Le moteur de routage en temps réel intégré optimise le routage en écartant les obstacles ou en suivant leur contour.
Au cours du routage ou de l’édition d’une piste, le lissage à la volée règle automatiquement l’interconnexion en fonction des contraintes de routage. Les contraintes pour des plans d’alimentation complexes visant à minimiser le nombre de couches et à réduire les coûts sont accrues.

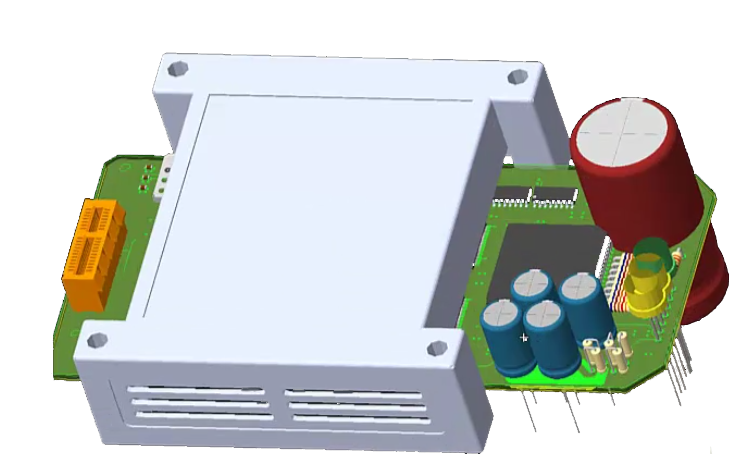

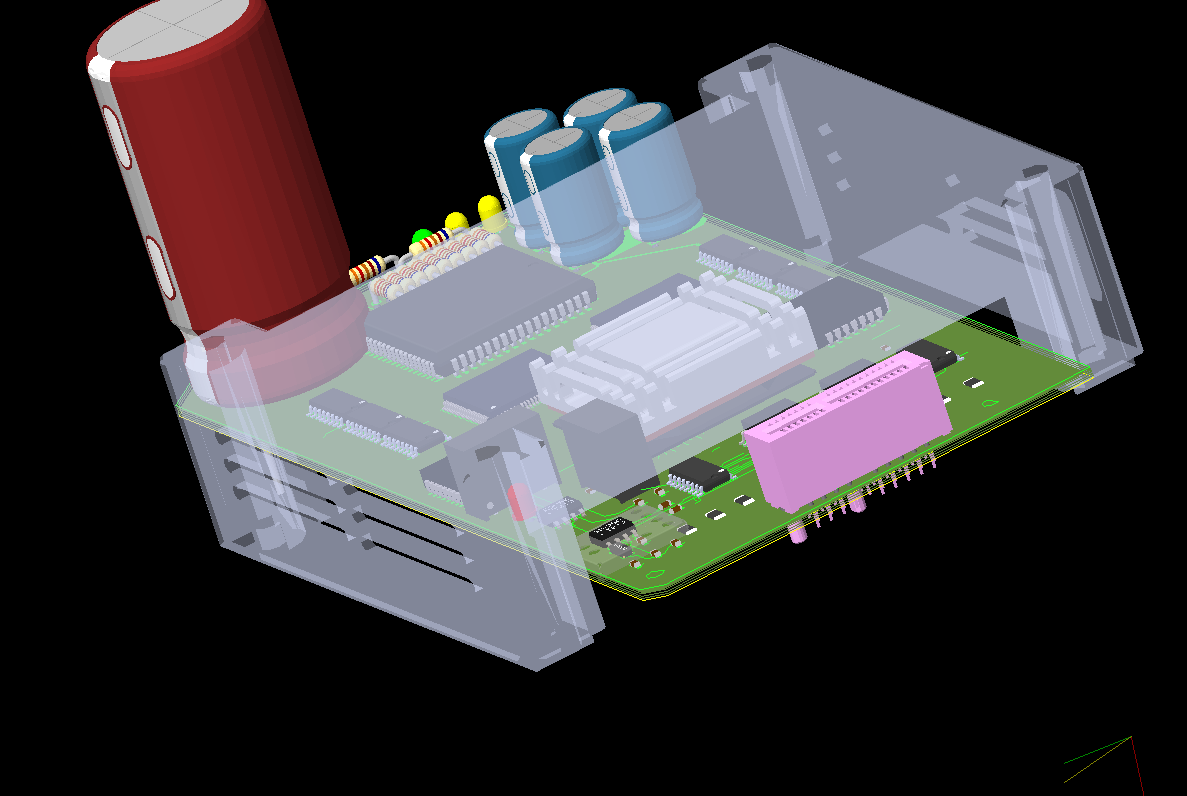

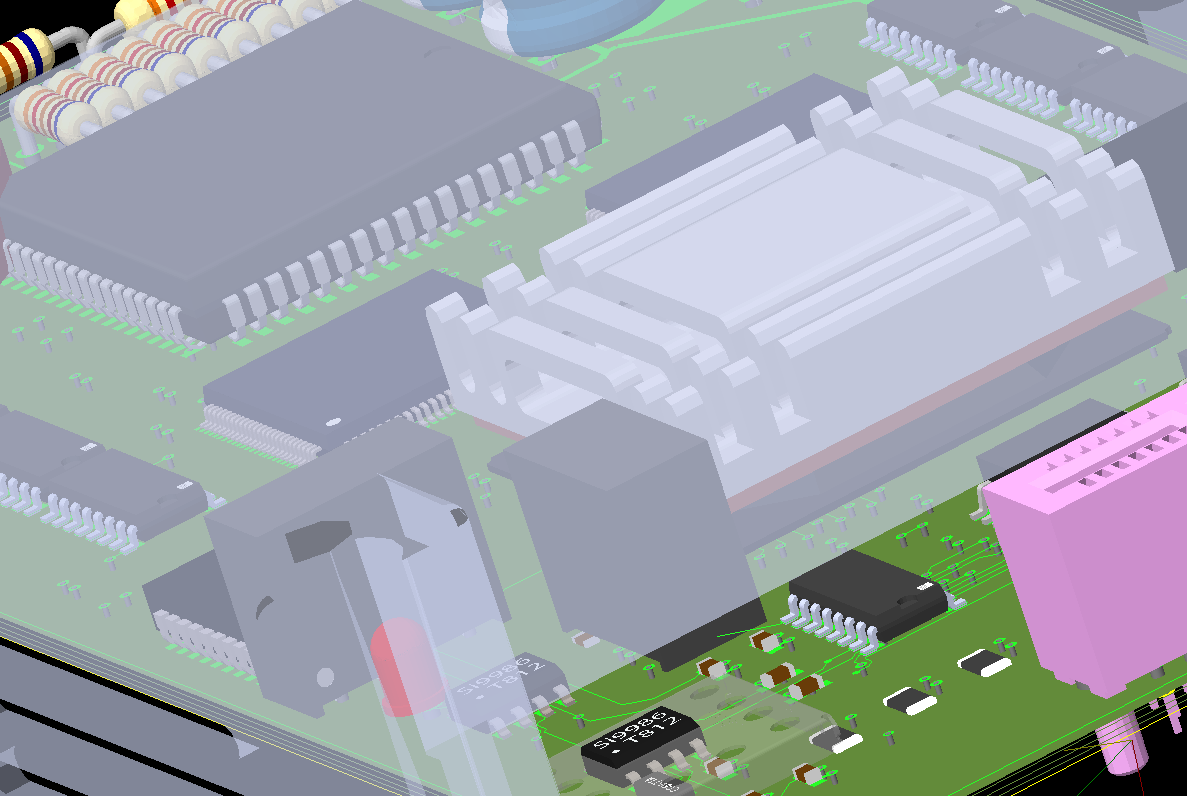

3D - ECAD / MCAD Design & Collaboration
Afficher et partager votre conception en 3D avec le modèle STEP complet.
Avec OrCAD PCB Editor, il est facile de s'assurer de la conformité de la conception AVANT la fabrication.
OrCAD PCB Editor prend en charge l'importation des éléments mécaniques tels que le boîtier que vous pouvez visualiser dans le contexte de votre projet PCB.
Passez facilement en revue votre conception et évitez tout risque d'erreur grâce aux modèles 3D réalistes.
OrCAD fournit également un mécanisme puissant de collaboration bidirectionnelle utilisant le format standard de l'industrie IDX, traitant les modifications de conception de manière itérative entre les domaines ECAD et MCAD. En utilisant cette méthode, vous pouvez rapidement passer en revue tous les changements et leur impact, et ainsi approuver ou refuser les modifications, tout en communicant le statut des mises à jour à vos homologues MCAD.
OrCAD PCB Editor permet de rester en phase avec les exigences de conception mécanique en temps quasi réel.

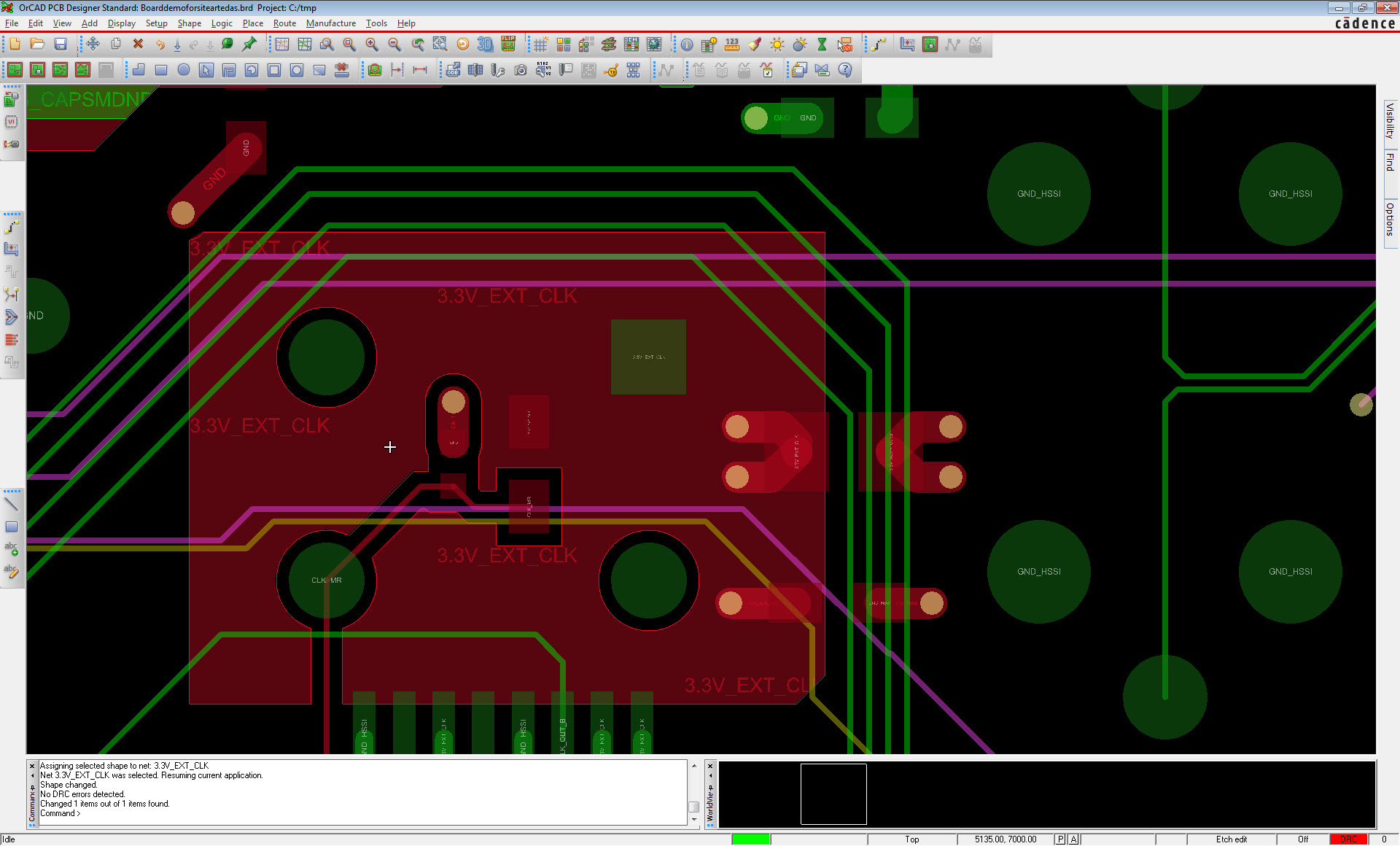

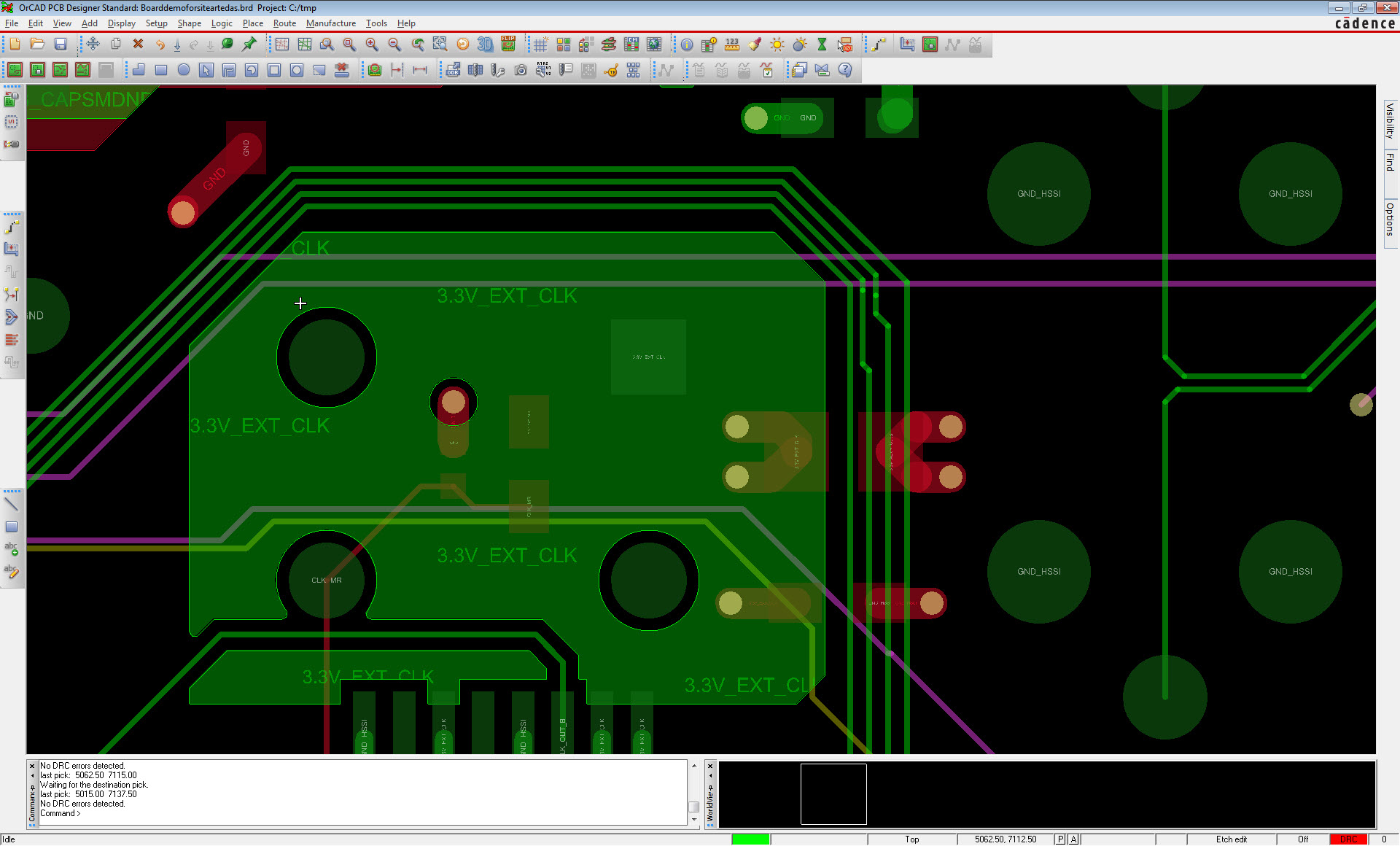

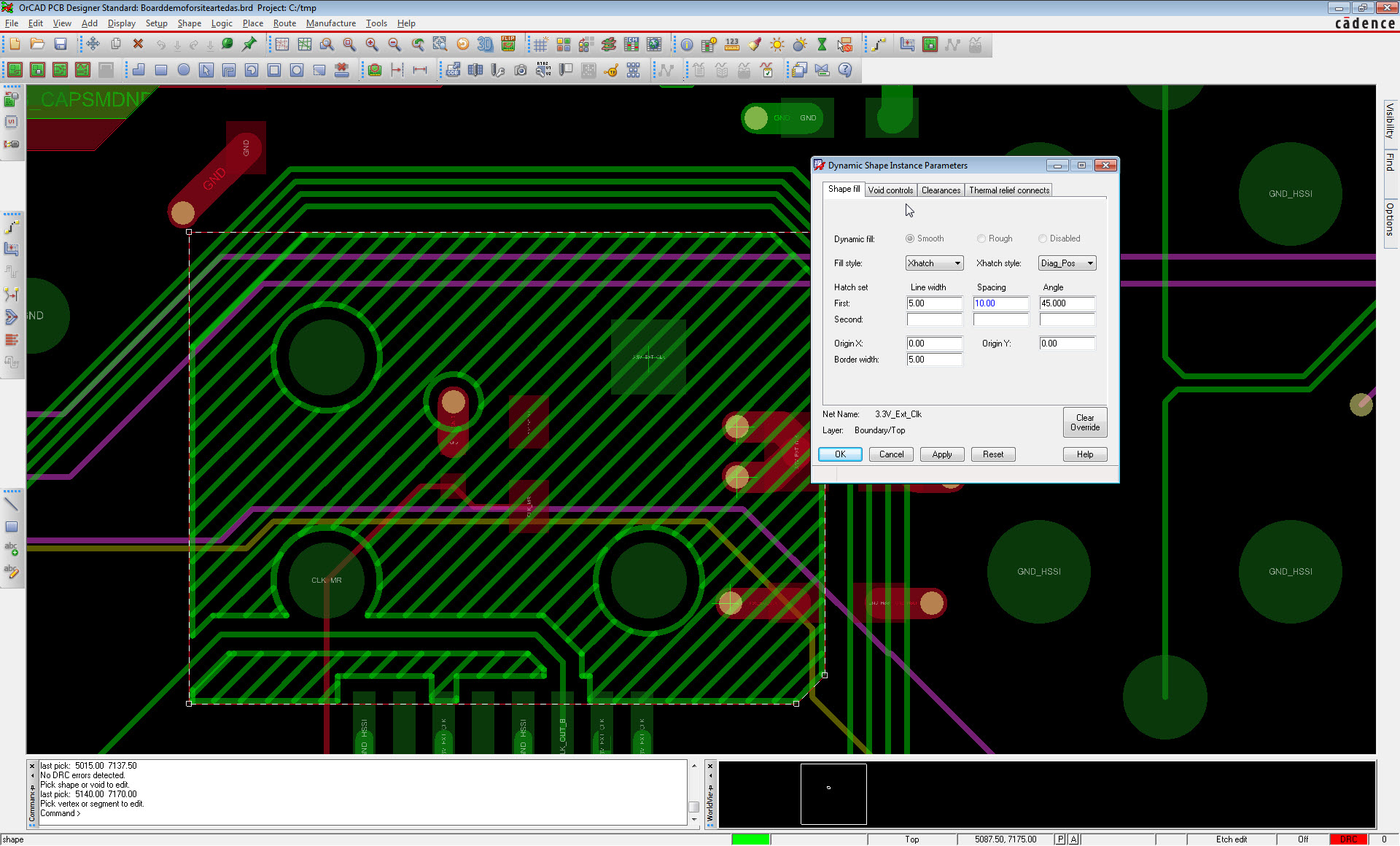

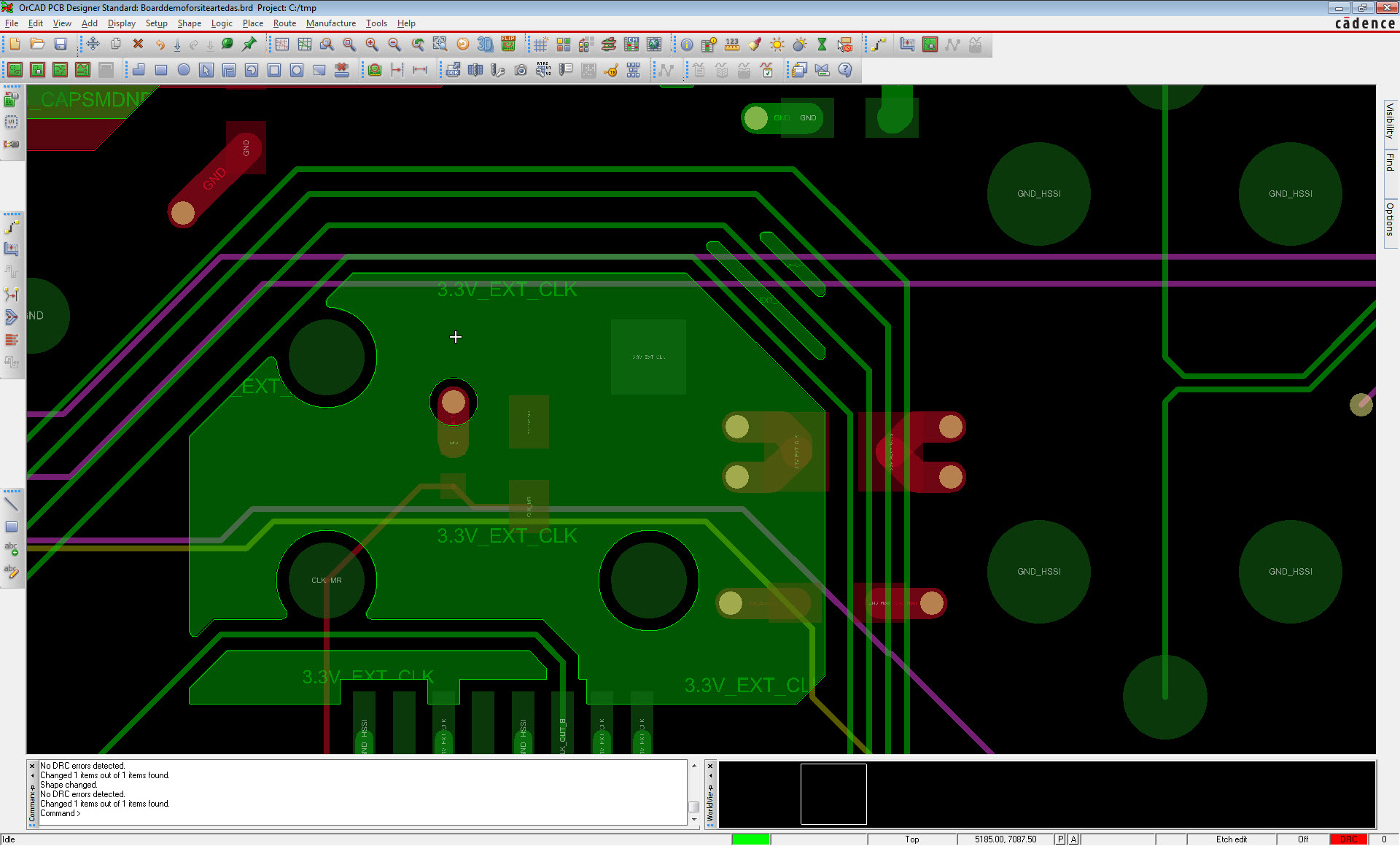

Technologie des plans dynamiques
Grâce aux plans dynamiques, vous disposez de fonctions d’édition de pistes sur cuivre en temps réel. Les paramètres de forme peuvent être appliqués sur trois niveaux différents qui sont organisés selon une hiérarchie globale, par instance de forme et par niveau d’objet. Lorsque vous retirez des éléments, la forme est automatiquement restaurée.
Les formes dynamiques ne requièrent pas de traitement automatique par lots, ni d'étape de reprise obligatoire une fois les modifications appliquées.

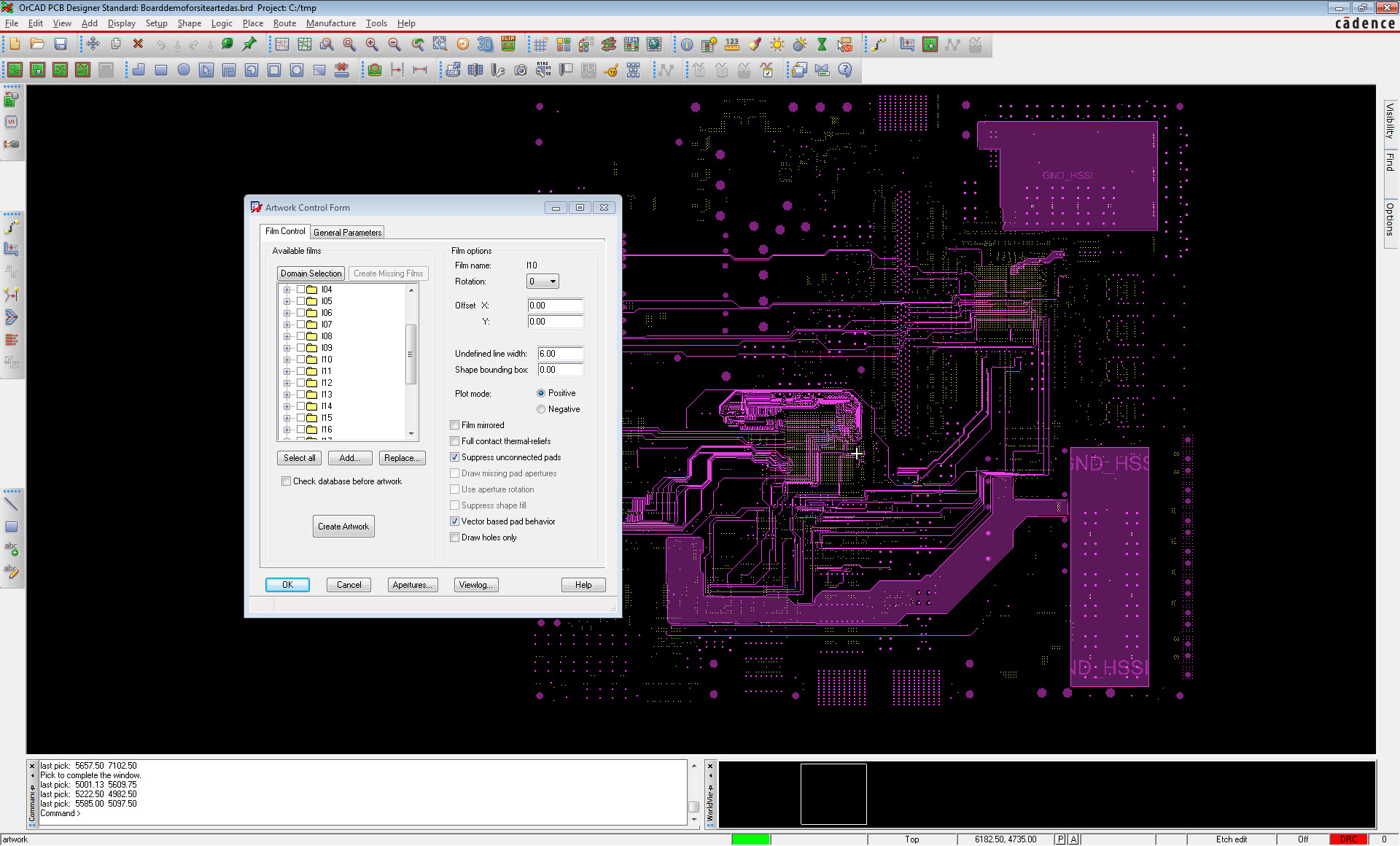

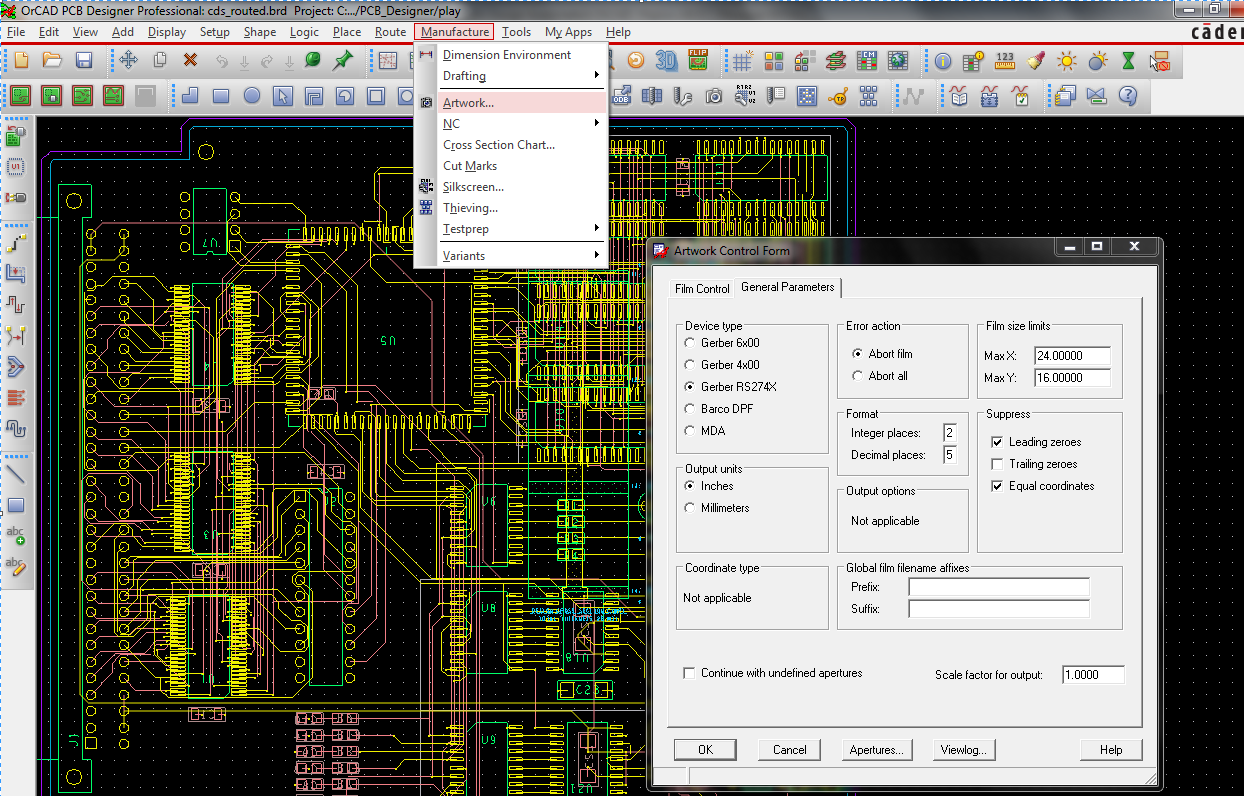

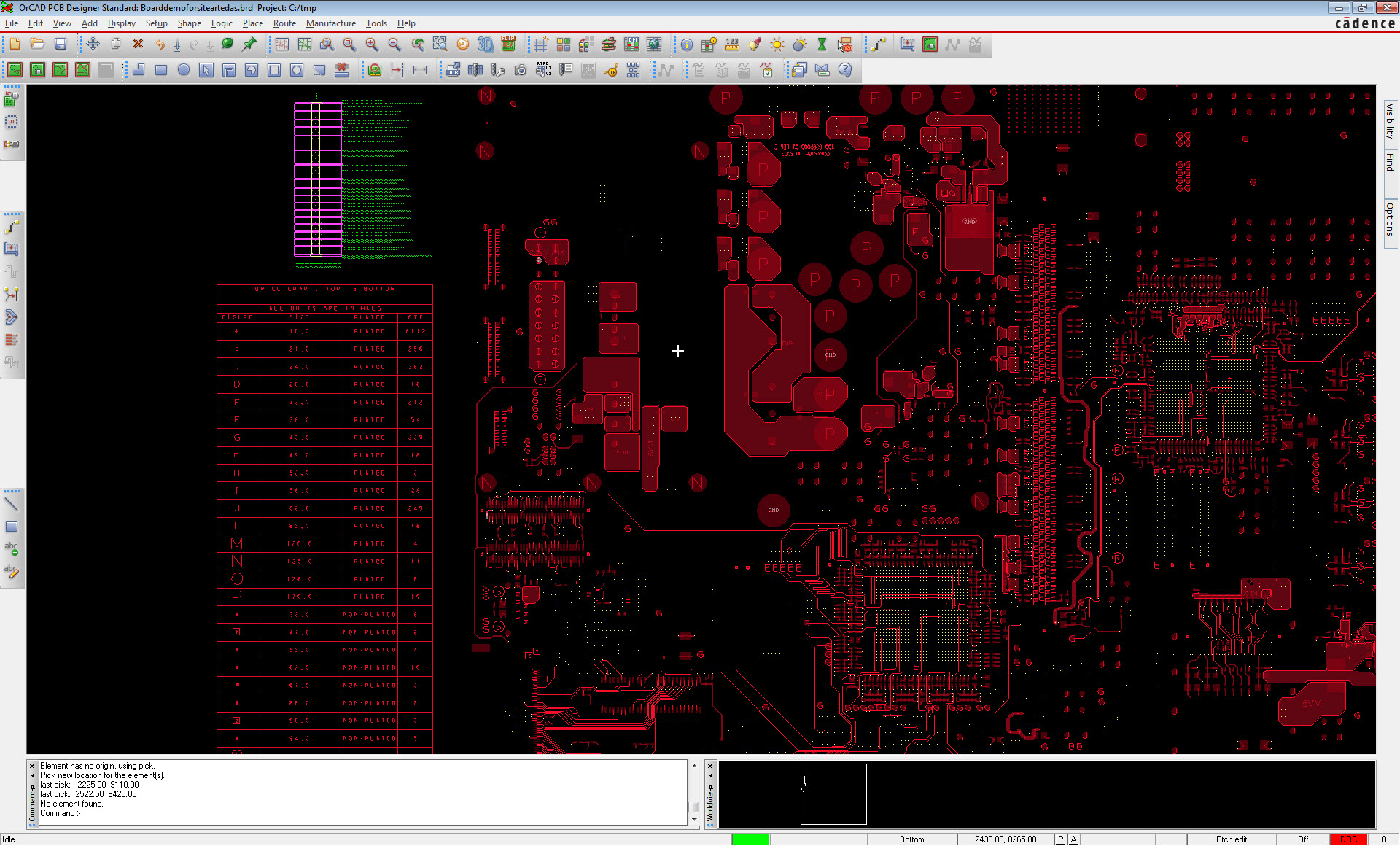

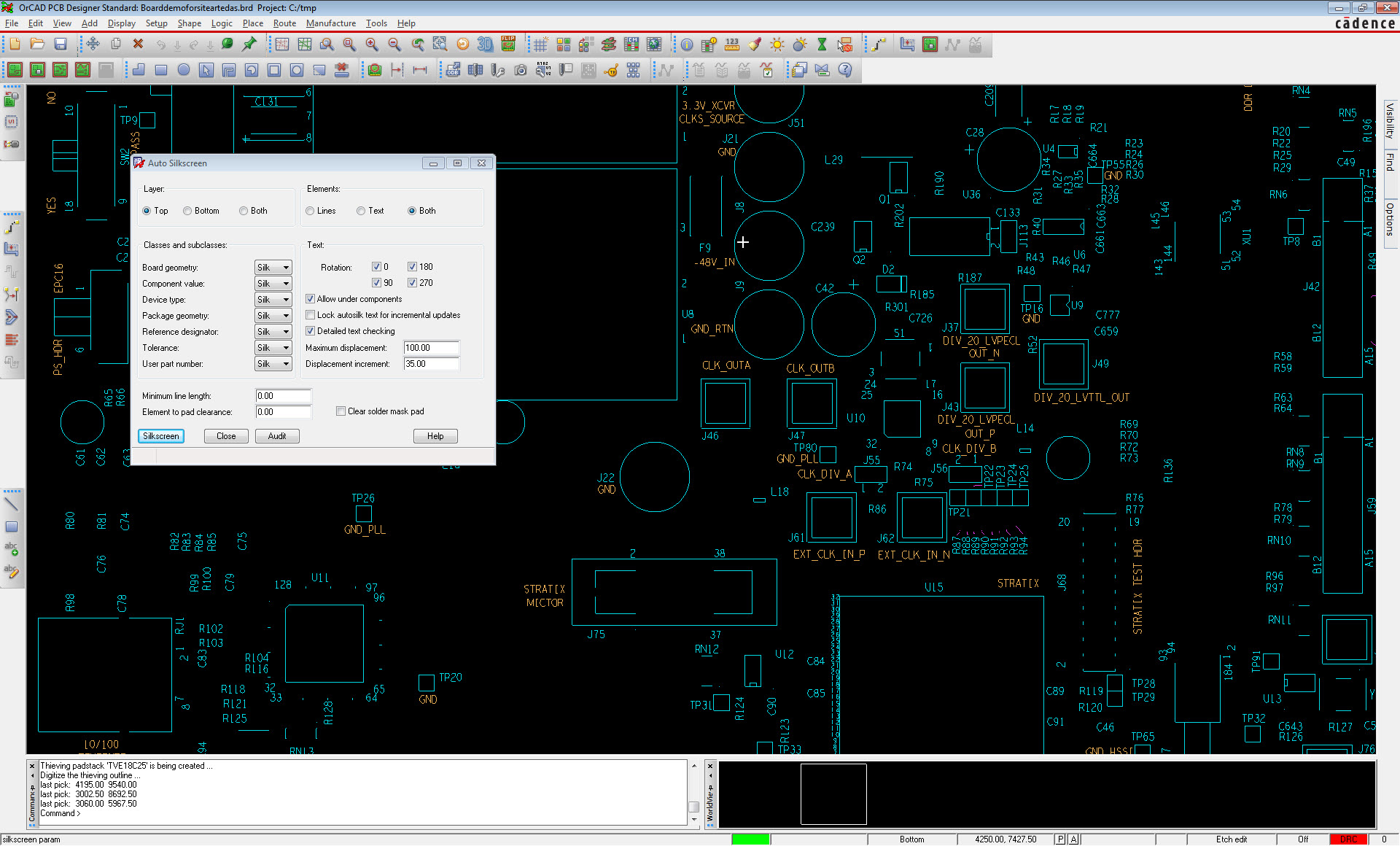

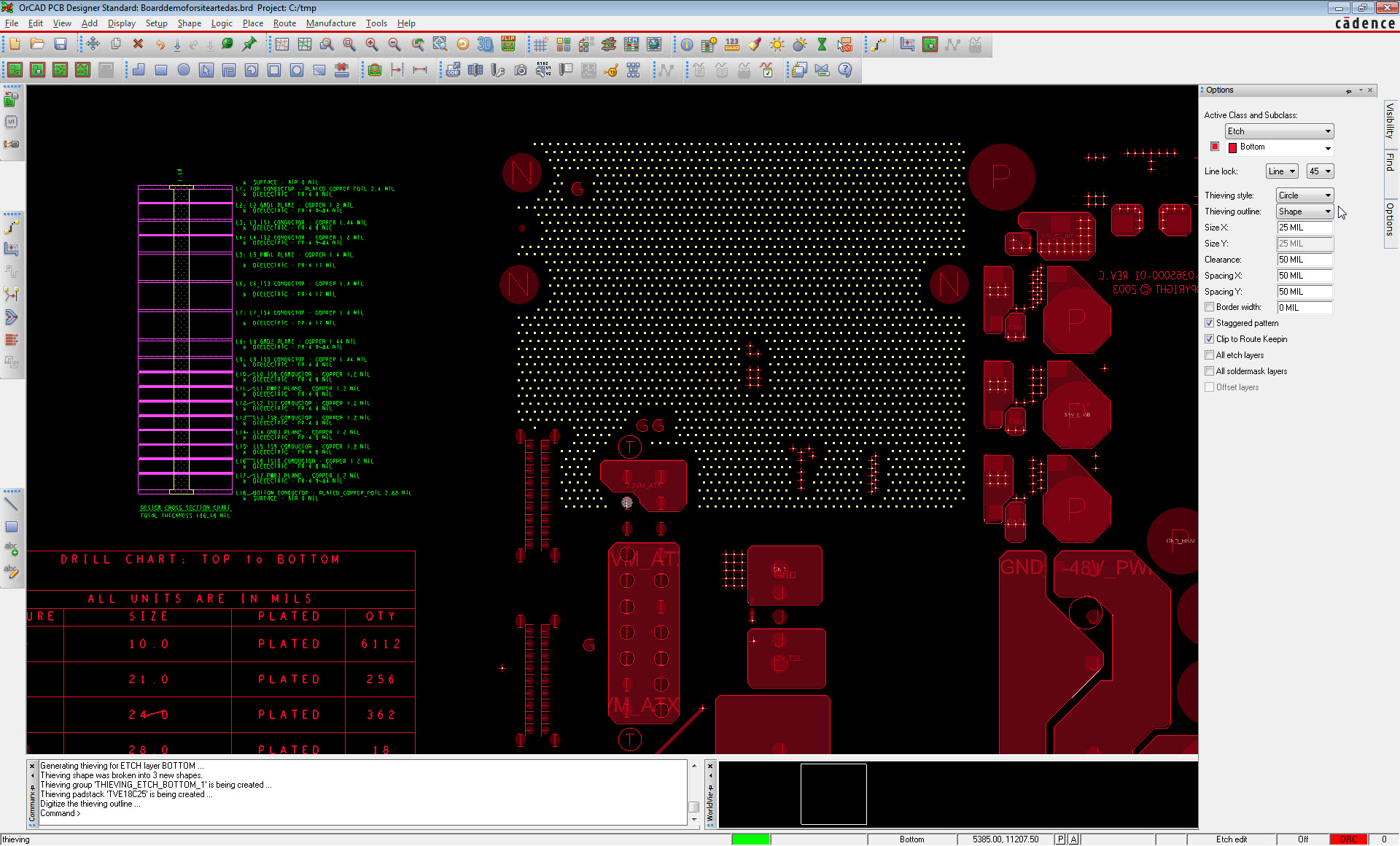

Fabrication PCB
Une suite complète d'outils dédiés à la fabrication (IPC2581, FabMaster, Valor ODB), et les tests de carte, incluant Gerber 274x, fichier de perçage peuvent être générés dans une grande variété de formats.
Le format ODB + + crée des données de fabrication précises et fiables de haute qualité "Gerber-less manufacturing"

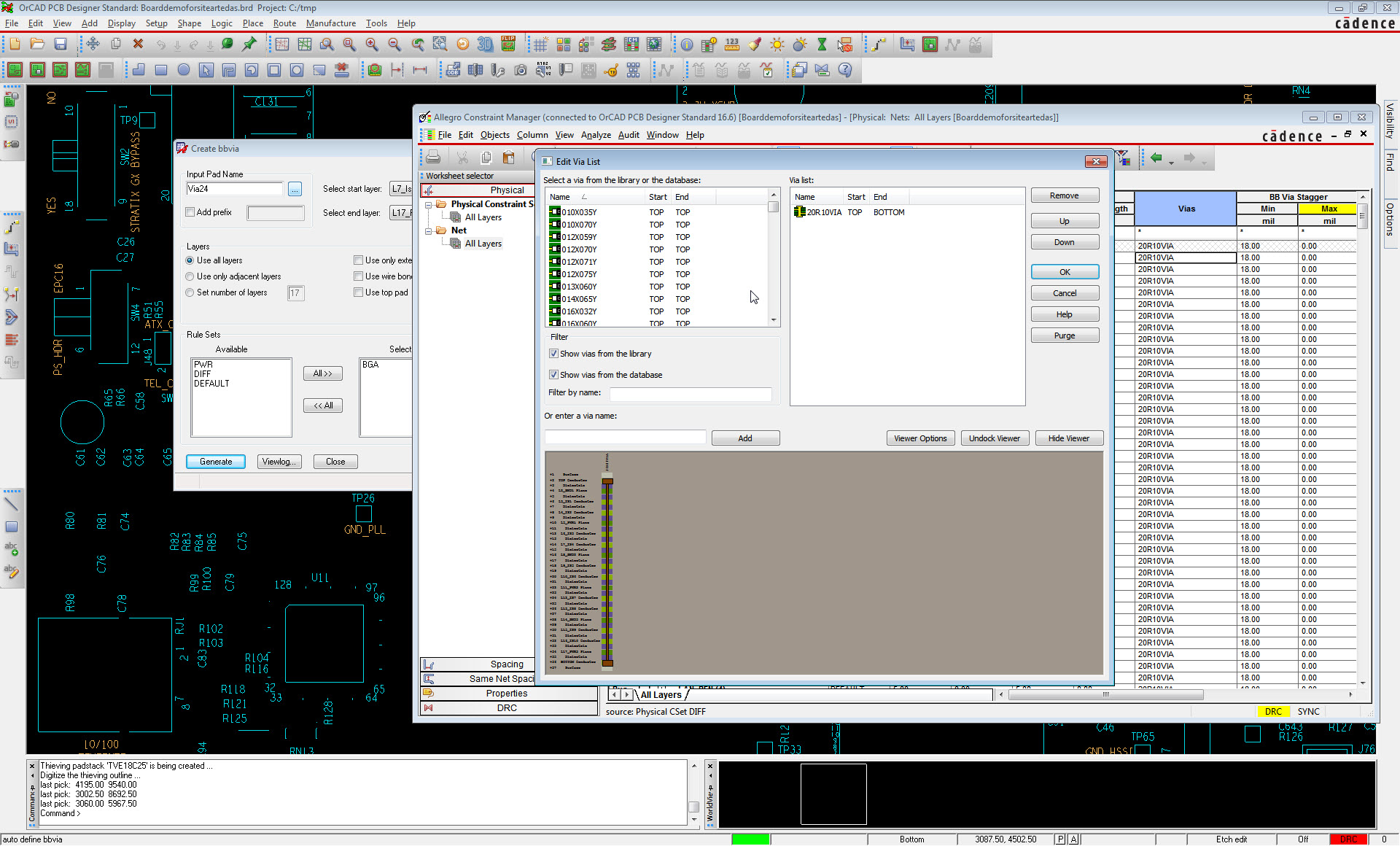

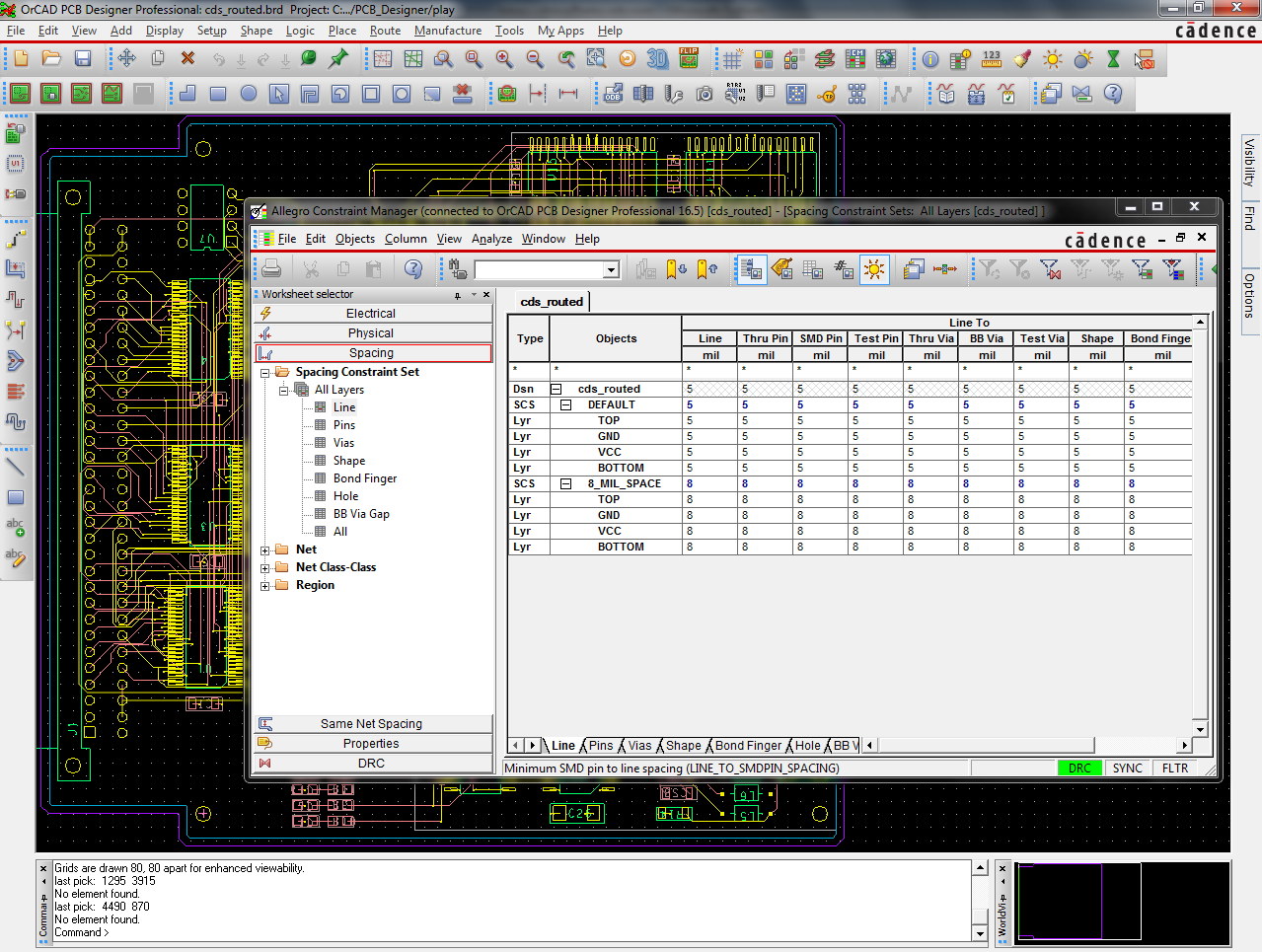

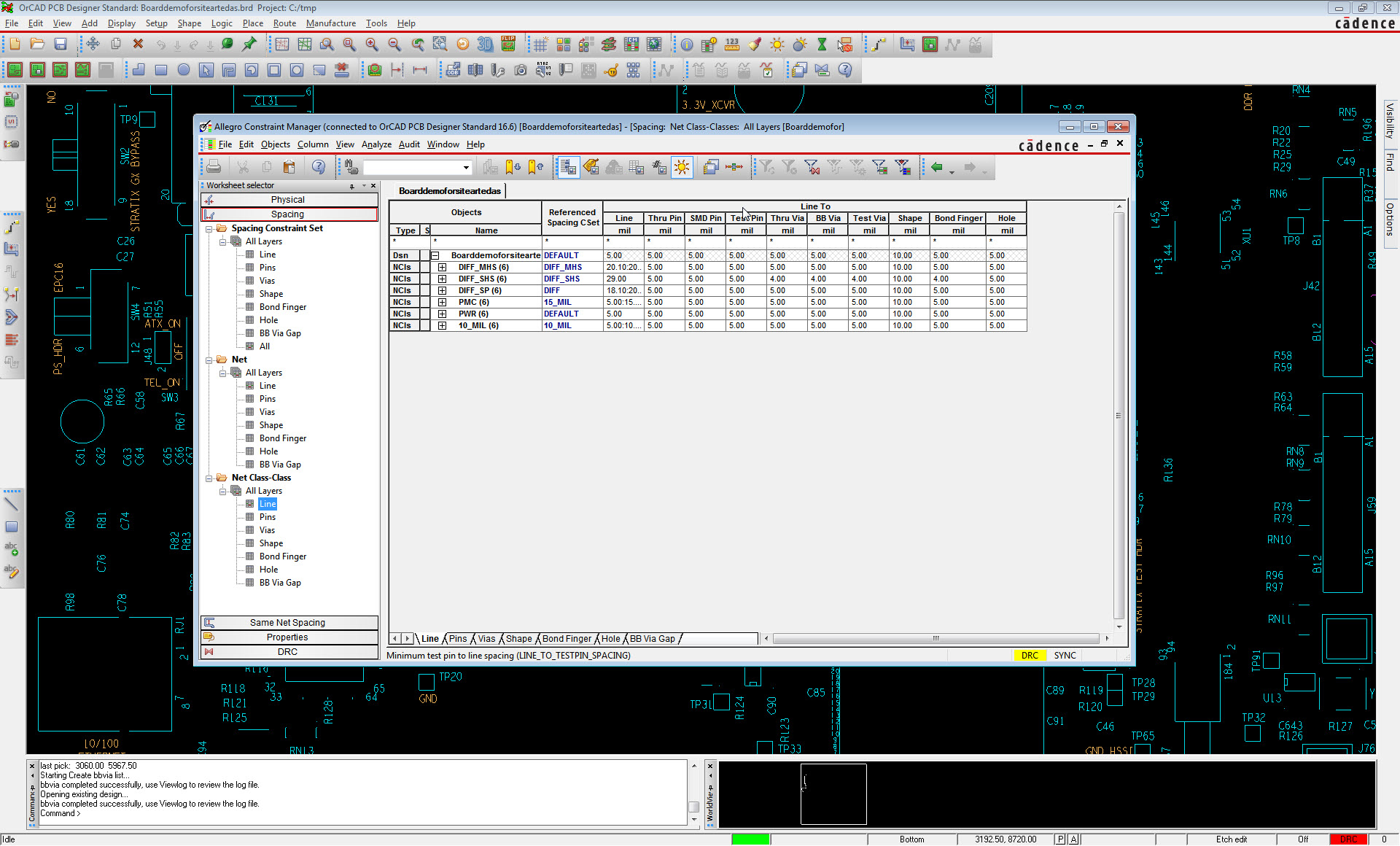

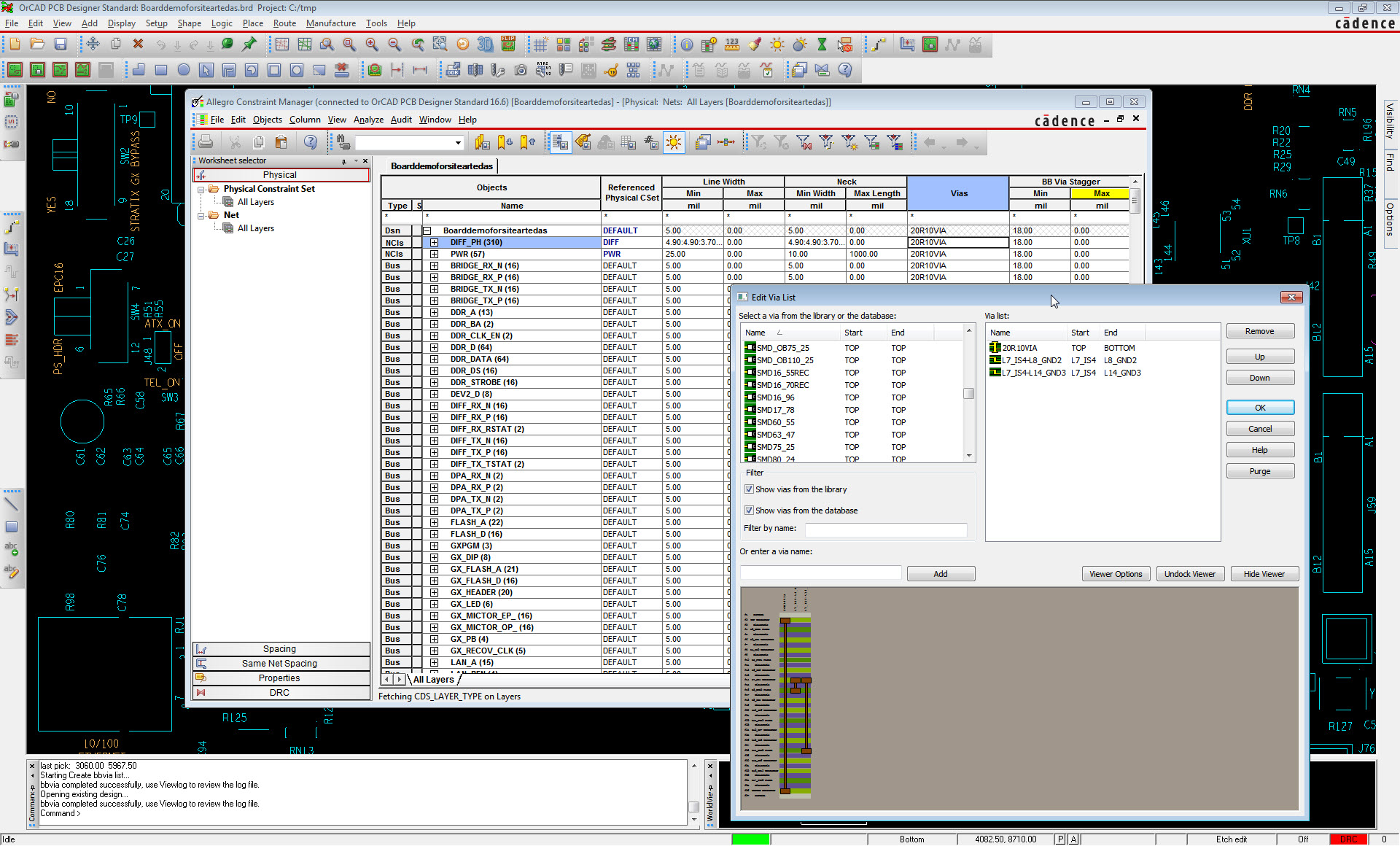

Contraintes et règles de méthodologie
La méthodologie de contrainte d’Allegro repose sur un ensemble de fonctions de placement puissantes et souples, parmi lesquelles le placement interactif et automatique des composants. L’ingénieur ou le concepteur peut attribuer à une zone spécifique des composants ou des sous-circuits pendant la saisie du projet. Il est possible de doter chaque zone d’une grille de placement différente. À l’aide des formats de données DXF ou IDF, vous pouvez même importer les zones d’interdiction ou d’autorisation et les limitations de hauteur à partir de systèmes de conception mécanique.
  • Component Information System (CIS)
    Environnement de conception intégrant la saisie de schémas Capture et le système de gestion des données composants CIS dans le but de réduire la perte de temps liée à la recherche de composants existants en vue de leur réutilisation, à la saisie manuelle d’informations de composant et à la maintenance en cours des données de composant.
    Recherchez simplement des composants en fonction de leurs caractéristiques électriques, et Capture CIS localisera automatiquement le composant associé.
    Documentation détaillée ...
  • Allegro FPGA System Planner : Outil Cadence d'optimisation de brochage de FPGA en fonction du placement. Lire la suite
  • Signal Integrity : Cet outil Cadence analyse les problèmes d'intégrité de signal à n'importe quelle étape du processus de conception.
    Lire la suite
  • DownStream CAM350 : Cet outil améliore le contrôle, la préparation et la fabrication des designs de PCB, Il accroît la vitesse et la fiabilité des procédures, et garantit l’optimisation de la chaîne de fabrication.
    CAM350 comprend toutes les fonctions nécessaires à l’importation, l’exportation, l’optimisation et la modification de vos designs. Des modules facultatifs tels que Design Rule Checking (DRC), NC Editor, Fast Array, ODB++ Import, Release Package Navigator, DXF, Cross-probing, Strecking, DFF Analysis, Macro Debugger et ODB++ Export, accroissent la robustesse de CAM350.
    En outre, des modules avancés, comme Panel Editor, Advanced NC Editor, Bed-of-Nails et Flying Probe (pour les testeurs sur lit de clous et sonde mobile), peuvent être ajoutés.
    Documentation détaillée ...
  • DownStream BluePrint PCB : BluePrint est le seul outil de création documentaire permettant de générer rapidement et automatiquement les plans de fabrication, d'assemblage et de contrôle des PCB. BluePrint est une solution globale qui prend en compte les besoins documentaires de tous les intervenants au projet, en tenant compte de tous les éléments à livrer associés à la mise en production d’un PCB à fabriquer.
    BluePrint importe la base de données de CAO des PCB pour créer et lier automatiquement un nombre illimité de vues de PCB à leurs détails respectifs, tout en conservant l’intelligence du design. Le logiciel se fonde sur l’utilisation de feuilles et de documents, ce qui vous permet de faire glisser et de déposer les vues, détails, remarques et tableaux de PCB sur une feuille de dessin, puis de les organiser et de les mettre en forme selon vos besoins.
    Documentation détaillée ...
  • EDABuilder

La nouvelle version OrCAD propose des nouveautés techniques et des améliorations d'interface sur les outils : Capture, Option CIS, PCB Editor et PSpice A/D.



Ces mises à jour sont gratuites pour tous les outils OrCAD sous maintenance.




  • Ultra Librarian
    La société Accelerated Designs propose une solution de plus en plus utilisée par les fondeurs de composants (NS, TI, Silicon Labs, Microchip Technology, etc.). L'outil appelé Ultra Librarian (UL) est capable de stocker des descriptions d'empreintes et de symboles schématiques neutres du point de vue du fournisseur, de composants, ainsi que des calculs de géométries de pastilles reconnus par l'industrie.
    Téléchargeable gratuitement à partir de nombreux sites, le UL Reader (un sous-ensemble de l'outil Ultra Librarian) permet de générer, d'importer et d'exporter des composants, avec leurs caractéristiques, par le biais de fichiers « .bxl » neutres, compatibles avec la plupart des flows de conception électronique. Les empreintes de composants générées par l'UL Reader sont basées sur les spécifications de l'IPC-7351.
    Notice d'installation d'Ultra Librarian
  • Artedas Components Starter Kit
    Artedas Components Starter Kit pour Capture CIS comprend un ensemble de :
    6232 Codes Articles (dont 1045 IC avec StratixI, II, III, IIGx, IVGx, Cyclone I, II et III…
    850 condensateurs, 3771 résistances…), constitués de : 624 empreintes (dont BGA 68 billes à 1932 billes, 252 pastilles et symboles associés (flash et formes spéciales pour PCB Editor)
    9 bibliothèques de symboles Capture (env. 800 symboles)
    934 documentations au format PDF
    Tous ces éléments sont directement utilisables à partir de vos outils Cadence et OrCAD

  • OrCAD Marketplace
    Suite à l'évolution d'Internet qui a modifié l'accès à l'information en ligne pour les ingénieurs, Cadence a créé OrCAD Capture Marketplace, un panel d'applications PCB complet qui comprend la première boutique en ligne de l'industrie et qui constitue pour les concepteurs un excellent moyen d'accéder aux conceptions et aux données des composants.
  • ActiveParts
    Une nouvelle méthode pour rechercher les informations sur les composants. La page de recherche ActiveParts vous permet de rechercher les informations relatives à un composant OrCAD Capture CIS en fonction du fabricant, de sa référence constructeur ou de sa description.
  • OrCAD PCB Designer : Brochure (FR)
  • OrCAD PCB Designer: DataSheet (EN)
