OrCAD FPGA System Planner

Réduisez les erreurs et gagner du temps pour concevoir les PCB multi-FPGA

Évite les erreurs du placement manuel, réduit le temps de placement des FPGA sur un PCB

FPGA System Planner permet aux concepteurs de relever les défis liés à la conception d’un ou plusieurs FPGA à grand nombre de broches sur un circuit imprimé : créer l’affectation initiale des broches, l’intégrer aux schémas et s’assurer que le projet peut être routé sur la carte.
La technologie évolutive complète de cet outil automatise et optimise les affectations de broches en "respectant les règles du système". Cette solution unique d’affectation en fonction du placement remplace le processus manuel, source d’erreurs. Elle élimine les itérations inutiles de conception des circuits imprimés tout en réduisant le temps nécessaire à obtenir une affectation idéale.



Demande d'infos



Brochure détaillée

OrCAD

Voir aussi ..



Intégration parfaite des simulations analogiques et digitales au sein même du programme. Intuitif et très souple d’emploi, PSpice répond aux attentes des ingénieurs

Une solution PCB complète



PCB Designer Standard met à votre disposition tous les outils dont vous avez besoin pour concevoir vos cartes de circuits imprimés



Filières de formation



Parce que la formation est une affaire de spécialistes, Artedas a mis tout en œuvre pour que vous tiriez le meilleur parti de vos outils ! Quel que soit votre niveau, trouvez la formation qui vous convient.



Avantages d'OrCAD FPGA System Planner

  • Solution de conception intégré et évolutive de FPGA et circuit imprimé allant d’OrCAD Capture à Allegro PCB Designer
  • Accélère l’affectation initiale optimale des broches et donc les projets de conception de circuits imprimés
  • Accélère l’intégration des FPGA avec les environnements de conception de circuits imprimés Cadence
  • Élimine les itérations de conception inutiles et fastidieuses au cours de la mise au point des circuits imprimés
  • Élimine les itérations inutiles de prototypes dues à des erreurs d‘optimisation des broches du FPGA
  • Réduit le nombre de couches sur les circuits imprimés grâce à l’optimisation et à l’affectation des broches en fonction du placement
E-demo   Vous voulez en savoir plus ? Demandez une démonstration en ligne gratuite  >

Une solution évolutive pour la conception de PCB associé à des FPGA

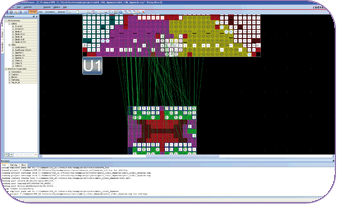

FPGA System Planner propose une solution évolutive complète pour la conception de circuit imprimé associé à un FPGA, permettant une affectation de broches optimale. L'affectation des broches du FPGA est automatiquement synthétisée en fonction de la connectivité définie par l'utilisateur (objectif de conception), des règles d'affectation des broches du FPGA (règles FPGA) et du placement des FPGA sur le circuit imprimé (placement relatif)

Optimisation de l'affectation des broches de FPGA après
le placement et pendant le routage

L'affectation initiale des broches va bien au-delà de la réduction des coûteuses répétitions de conception entre les concepteurs du FPGA, du circuit imprimé et du matériel. Une fois que le concepteur du circuit imprimé commence à planifier le routage des interfaces et signaux sur le FPGA, il est possible d'affiner encore plus l'affectation des broches du FPGA en fonction de l'objectif de routage, des contraintes de couches et de la dispersion choisie pour le FPGA.

Garantir que les broches des FPGA sont utilisées de manière précise et optimale

FPGA System Planner est fourni avec une bibliothèque de modèles FPGA offrant des précisions relatives aux
composants et intégrant des règles d'affectation de broches et des règles électriques spécifiées par les fabricants de systèmes FPGA. Ces modèles de FPGA sont utilisés par le moteur de synthèse garantissant le strict respect des règles électriques définies par les fondeurs
