Artedas France votre partenaire en CAO Electronique

OrCAD PCB Editor

La solution professionel de conception de circuits imprimés

Le routage du PCB n'a jamais été aussi simple
Le logiciel idéal pour la conception de PCB

OrCAD™ PCB Editor est capable d'évoluer avec vos besoins et vos défis technologiques. Reposant sur la technologie Allegro Expert, OrCAD PCB Editor vous garantit, quels que soient les défis auxquels vous devrez faire face en matière de conception, que vous serez à même de les relever.
OrCAD PCB Editor offre tout ce dont vous avez besoin, de la conception à la production : jeu de bibliothèques, éditeur PCB, interfaces de fabrication, CAO mécanique et même des interfaces vers d'autres outils PCB.



Artedas TekCorner : Modules d’importation de fichiers Altium Designer, PADS et Eagle pour OrCAD Capture et Allegro PCB Editor



Téléchargez gratuitement la visioneuse OrCAD Design Viewer



Demande d'infos



Brochure détaillée

OrCAD

La Suite PCB Designer niveau 2



Une solution PCB complète : OrCAD PCB Designer Professional offre tout ce dont vous avez besoin, de la conception à la production incluant l'analyse d'intégrité du signal et les règles avancées de contrôle & de test tel que le routage de paires différentielles et les ajustements interactifs des délais de propagation

La Suite PCB Designer niveau 1



Une solution à faible coût pour vos routages de PCB. OrCAD PCB Designer Standard permet une évolutivité vers OrCAD PCB Designer Professional tout en protégeant votre investissement initial et votre savoir-faire



Filières de formation



Parce que la formation est une affaire de spécialistes, Artedas a mis tout en œuvre pour que vous tiriez le meilleur parti de vos outils ! Quel que soit votre niveau, trouvez la formation qui vous convient



Les avantages de PCB Editor

  • Constraint Manager
  • Nombre illimité de couches prises en charge
  • QuickPlace pour un pré-placement accéléré
  • Permutation automatique et interactive des boîtiers, des portes et des broches
  • DRC automatique
  • Routage IntelliUSE basé sur la forme par Push & Shove ou contournement
  • Plans de cuivre dynamiques
  • Prise en charge de la norme IPC2581
  • Interfaces pour DXF, IDF et STEP
  • Importation de fichiers type PADS, P-CAD et OrCAD Layout
  • Flip-Board
  • 3D view
  • Cotation dynamique (linéaire, angulaire ...) conforme aux normes en vigueur
E-demo   Vous voulez en savoir plus ? Demandez une démonstration en ligne gratuite  >

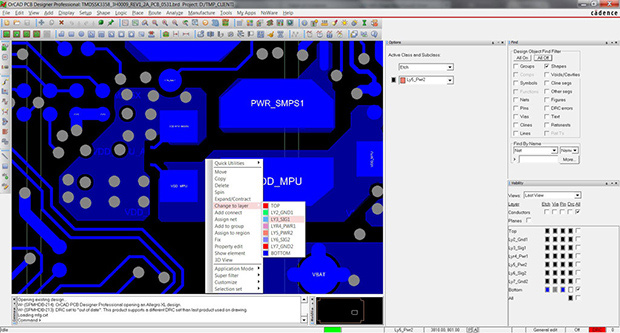

Placement et Routage

OrCAD PCB Editor propose un environnement interactif pour créer et éditer des PCBs multicouches simples ou complexes.
Avec un jeu de fonctionnalités particulièrement étendu, OrCAD PCB Editor permet de couvrir tous les défis des conceptions et des fabrications d'aujourd'hui

Routage précis des courbes courbes équidistantes

Avec "contour routing", vous pouvez facilement dessiner plusieurs pistes courbes, espacées de façon régulières, à chaque angle du circuit flex, assurant le pliage et un minimum de contrainte sur la piste.
Et si vous travaillez avec des conceptions à haute vitesse ou RF, la fonction contour peut ne pas être nécessaire. Le routage d'arcs aide à réduire à la fois la réflexion et les élévations de température.
Supprimer les angles pouvant provoquer des pertes électriques et aide à maintenir une bonne intégrité du signal.


Fabrication PCB

Une suite complète d'outils dédiés à la fabrication (IPC2581, FabMaster, Valor ODB), et les tests de carte, incluant Gerber 274x, fichier de perçage peuvent être générés dans une grande variété de formats.
Le format ODB + + crée des données de fabrication précises et fiables de haute qualité "Gerber-less manufacturing"

Deformation et pliage en 3D interactifs et en temps réel des circuits flex-rigides

Une vue 3D de votre conception vous donne un aperçu comment les ensembles s'imbriquent.
En déformant et en pliant votre carte Flex rigideen 3D, vous pouvez visualiser comment votre conception se comportera à l'assemblage.
La majorité des conceptions ont plusieurs régions flexibles qui doivent être pliées dans un ordre spécifique pour bien les ajuster.
